车削特征的自动识别

新版本提供了通过“自动特征识别”(AFR) 来识别车削特征的选项。

在以前的版本中，当您使用 AFR 和提取可加工特征 (EMF) 工具时，SOLIDWORKS CAM 会识别模型中的所有车削特征。您无法控制要识别的特征类型。

要指定这些选项：
  1. 单击工具 > SOLIDWORKS CAM > 选项。

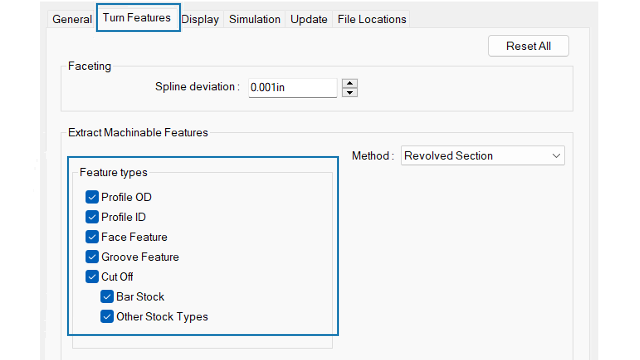

  2. 在对话框中，在车削特征选项卡上的提取可加工特征下，指定特征类型选项。
    选项 说明
    轮廓 OD 通过提取可加工特征工具识别活动零件中的轮廓 OD。
    轮廓 ID 通过提取可加工特征工具识别活动零件中的轮廓 ID。
    面特征 根据原料类型识别面特征：
    • 圆形棒料。在零件模型开始时识别单一面特征。
    • 除圆形棒料以外的任何原料类型。识别：
      • 零件模型开始时的面特征。（这些特征与其他已识别的车削特征显示在同一车削设置下。）
      • 零件模型结束时的面特征。（这些特征显示在反转的车削设置下。）

    清除此选项后，软件不会在车削设置下创建面特征。您可使用“交互特征识别”来添加面特征。
    凹槽特征 通过提取可加工特征工具识别活动零件中的凹槽特征。
    切除 识别指定类型的切除特征：
    • 棒料。如果原料类型为棒料，则可识别与其他已识别特征在同一车削设置下的切除特征。
    • 其他原料类型。如果原料类型是圆棒以外的任何类型，则可识别与其他已识别特征在同一车削设置下的切除特征。
