分割零件 (2025 SP3)

增加可在选择大型零件的分面时自定义零件分割功能的选项。

由于无法将外观分配给各个面（或零件层次结构以下级别的任何内容），分割必不可少。如果您希望将多个外观分配给单个零件，则需要进行分割。

在使用零件分割时，您可以：
  • 更轻松地查看几何图形。SOLIDWORKS Visualize 可以将场景中的所有零件以线框形式渲染在深色背景下，以便更好地理解底层网格结构。
  • 指定要分割的零件。软件以蓝色线框显示分割网格的预览，以红色线框显示待分割的零件。所有未在软件分割显示中的零件将以淡化的线框显示。
  • 使用指定工具更精确地选择面。您可以指定分面或画笔模式来选择面。
要分割零件：
  1. 执行以下其中一项操作：
    • 单击工具 > 分割零件。
    • 在视口或面板中，右键单击一个零件，然后单击编辑 > 分割零件。
    • 按下 CTRL+ALT+P。
  2. 在对话框中，指定选择模式：
    选项 说明
    分面 允许您单击零件的分面进行分割。调整分面角度公差以指定零件的公差。

    您也可以在分面模式中使用框选。
    画笔 允许您单击并拖动以选择多个零件面进行分割。调整画笔半径以微调选择区域。
    仅显示活动零件 仅显示分割网格和正在分割的零件，而不是整个零件。其余几何图形将被隐藏或渲染为灰色线框。
  3. 在视口中，单击一个面或拖动一个选择区域即可预览分割零件。

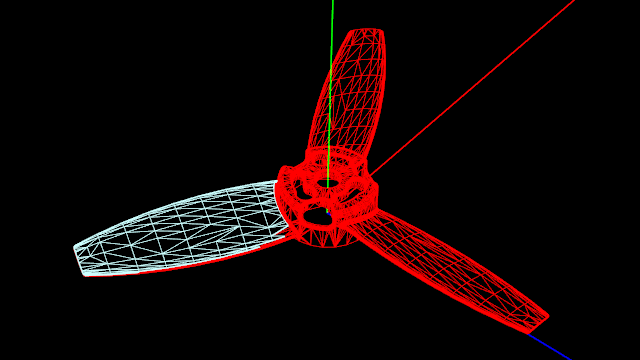

    分割网格将变为蓝色线框，正在分割的零件将变为红色线框。

  4. 可选项：按 SHIFT 键从网格选择中移除部分区域，或按 CTRL 键将部分区域添加到网格选择中。
  5. 单击执行分割。
