SOLIDWORKS Electrical 3D - 练习 1

在本练习中，您将更新 3D 装配体，以便与用于机柜布局和步路的 SOLIDWORKS Electrical 3D 进程兼容。向导可帮助您管理电缆和电线连接点、定义面，以及分配配合参考。

首先，下载练习 1 电气工程，将其解压到本地驱动器，然后将其解档。

定义面和导轨配合

  1. 在 SOLIDWORKS 中，单击文件 > 打开并浏览到 EW4SW_Exercise01.proj\Projects\2\SolidWorks\lc1d1210b7_ew.SLDPRT。
  2. 单击工具 > SOLIDWORKS Electrical > 电气零部件向导 以启动步路零部件向导。
  3. 在配合参考标签上的零部件对齐选项下，单击定义面。
  4. 在定义零部件的所有面 PropertyManager 中，针对四个选择区域中的每个区域，单击零部件的相应面，然后单击 以定义面。有关详细信息，请观看视频。
  5. 在步路零部件向导中，定义导轨配合：
    1. 在配合参考选项卡上的参考名称下，单击用于导轨，为可选配合参考单击添加。

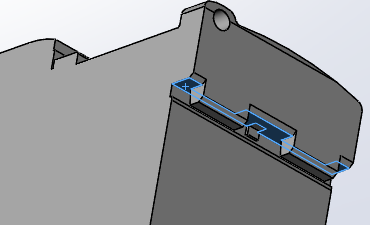

    2. 在创建配合参考 PropertyManager 中，为导轨的顶面选择所示的面。

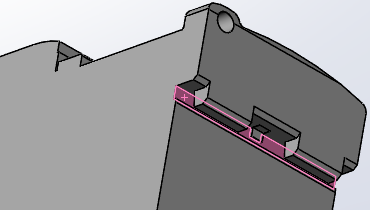

    3. 为导轨正面选择所示的面。

  6. 单击 以定义导轨配合参考。
  7. 单击保存并完成。

    使步路零部件向导处于打开状态，以便在您的下一个任务中创建连接点。



创建连接点

  1. 在步路零部件向导中，在步路功能点选项卡上的连接点类型下，选择来自制造商零件的连接点，然后单击添加。
  2. 在来自制造商零件的连接点 PropertyManager 中，单击所选制造商零件下的浏览。
  3. 在制造商零件选择对话框中：
    1. 在过滤器选项卡上的制造商零件下，为制造商指定施耐德电气。
    2. 为参考输入 lc1d12。
    3. 在分类下，针对在类别中，单击任何类别。
    4. 单击搜索。

      系统查找所需的零部件。

    5. 单击零部件，然后单击选择。

      PropertyManager 中已填充端子列表，但尚未分配连接点。

  4. 单击 以将 PropertyManager 固定在打开状态。

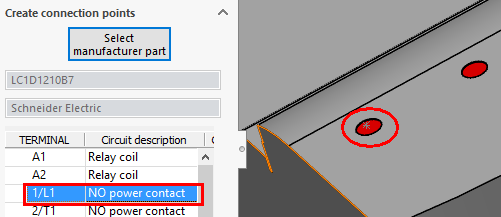

  5. 在端子列表下，选择标记下的第一个项目，然后在图形区域中选择相应的零部件端子实体。

    选择结果出现在所选实体下。在连接点名称下，列表会显示所选的实体。

  6. 单击 。

    在连接点名称下，列表会显示所选的实体。

  7. 重复步骤 5 和 6 以创建所有连接点。

  8. 关闭 PropertyManager，然后关闭向导并将文件保存在电气工程的 SOLIDWORKS 文件夹中。

    在练习 2 中，您会再次用到此部分。
