SOLIDWORKS Electrical 3D - 练习 2

在本练习中，您将解档电气工程，并将线槽、导轨和零部件插入到机柜中。

首先，下载练习 1 电气工程，将其解压到本地驱动器，然后将其解档。

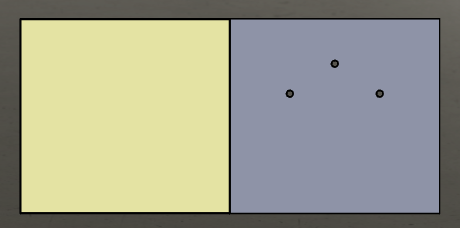

插入机柜

  1. 在任务窗格中，在 SOLIDWORKS Electrical 3D 选项卡上展开项目 1，右键单击机柜装配体，然后单击打开。

    SOLIDWORKS Electrical Manager 会在左窗格中打开。

  2. 右键单击 178864（机柜），然后单击插入。
  3. 在图形区域中，拖动机柜并单击以将其定位，然后单击 。

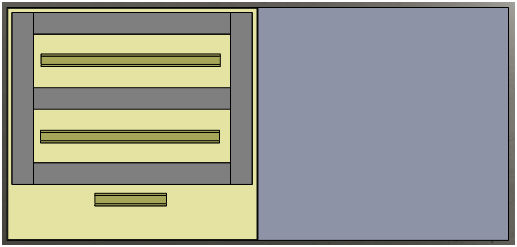

插入线槽和导轨

您首先插入五个线槽，它们的大小已调整为所需的值。前三个实体为水平线槽，后两个为垂直线槽。大致如视频所示那样放置线槽，并使用配合来将其定位。然后插入三个垂直导轨。

  1. 在 SOLIDWORKS Electrical Manager 中，右键单击 36212，然后选择 插入水平线槽。
  2. 拖动线槽以将其定位在图形区域，然后单击快捷菜单和 PropertyManager 中的 。
  3. 就 SOLIDWORKS Electrical Manager 中显示的前三个线槽重复步骤 1 和 2。
  4. 重复步骤 1 和 2 以定位两个垂直线槽。这次选择插入垂直线槽。
  5. 在 SOLIDWORKS Electrical Manager 中，右键单击 178864，然后单击隐藏以仅显示线槽。
  6. 在 装配体 CommandManager 中，单击配合 ，并如视频所示那样生成五个重合配合和一个距离配合。
  7. 关闭配合 PropertyManager 并显示机柜。
  8. 就这三个导轨重复步骤 1 和 2。此时为每个导轨祖安泽插入水平导轨。
    按从上到下的顺序插入导轨。

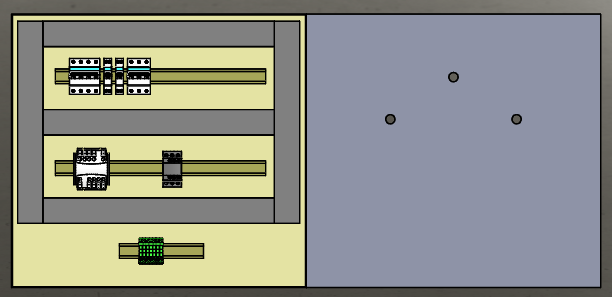

插入零部件

目前有几种工具可用于插入零部件。
要完成此练习，您必须已完成 SOLIDWORKS Electrical 3D 练习 - 1，该练习创建所需的连接点并确定面和配合。

要插入零部件：

  1. 在 SOLIDWORKS Electrical Manager 中右键单击 T1，然后选择插入。
  2. 如视频所示那样，拖动零部件以将其定位在中间导轨上。
  3. 在 SOLIDWORKS Electrical Manager 中，右键单击 KM1，然后选择从文件中插入。
  4. 在打开对话框中，浏览并选择 EW4SW_Exercise01.proj\Projects\2\SolidWorks\lc1d1210b7_ew.SLDPRT。
  5. 拖动零部件以将其定位在 T1 零部件旁边的中间导轨上。
  6. 在 SOLIDWORKS Electrical Manager 中，多项选择零部件 Q1、Q2、Q3 和 Q4，右键单击，然后选择插入。

    在插入顺序对话框中，您可以根据需要更改插入顺序。

  7. 单击确定接受插入顺序。
  8. 拖动以将第一个零部件定位在顶部导轨上。
  9. 在多个插入 PropertyManager 中：
    1. 在多个插入下，单击右侧作为方向。
    2. 在间距下，输入 10。
    3. 单击 。

    软件从左到右插入四个零部件，彼此之间的间距为 10mm。

  10. 在 SOLIDWORKS Electrical Manager 中，右键单击 X1 并选择插入端子。
    X1 零部件由多个端子组成，您可以按照上一步中所做的操作，以某个方向和间距插入这些端子。
  11. 拖动该零部件将其定位在底部导轨上，然后单击 。
  12. 在插入端子 PropertyManager 中的多个插入下：
    1. 单击右侧。
    2. 输入 0 作为间距。
    3. 单击 。

    软件将七个端子的位置确定为彼此相邻。

  13. 单击后视 。

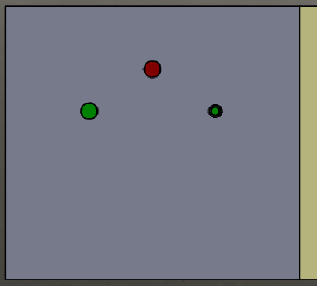

  14. 如视频所示那样，将 S1、S2 和 H1 零部件插入机柜门上。

  15. 旋转模型以查看机柜门的反面。
  16. 在 CommandManager 的装配体选项卡上，使用配合工具为三个零部件及其孔添加重合配合。
  17. 单击前视。
  18. 如视频所示那样，使用配合工具在三个零部件和机柜门边线之间添加平行配合。

保持此工程处于打开状态，因为您在练习 3 中会再次使用它。
