SOLIDWORKS Electrical 3D - 练习 3

在本练习中，您将使用 3D 模型数据创建插入到图纸中的 2D 视图。然后您会创建工程图纸。

如果您尚未完成之前的练习，请下载练习 2 电气工程，解压到本地驱动器，然后将其解档。

创建 2D 视图

  1. 在 SOLIDWORKS Electrical 3D 中打开机柜工程。
  2. 在 CommandManager 的 SOLIDWORKS Electrical 3D 选项卡上，单击创建 2D 图纸 。

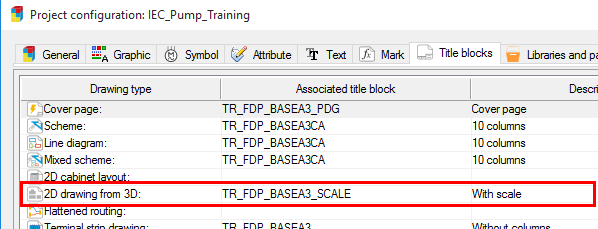

    此时图形区域中会打开一个 2D 图纸文件。软件使用电气工程配置中的标题块设置尺寸。

  3. 如视频所示那样，从视图调色板任务窗格中，拖动前视图纸视图，并单击以将其定位在图纸上。

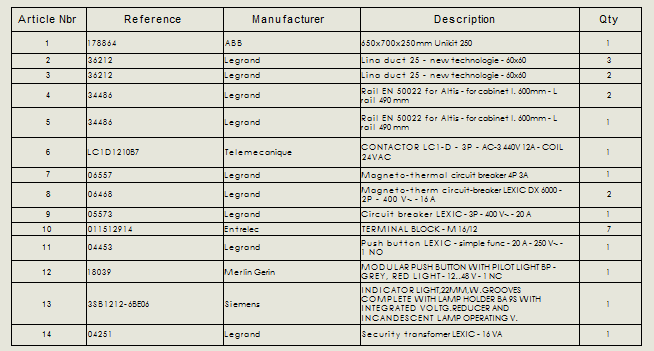

  4. 单击插入 > 表格 > 材料明细表。

    SOLIDWORKS 管理材料明细表 (BOM)。它是管理零件表而不是设备报告，例如您在 SOLIDWORKS Electrical Schematic 中可能具有的报告。此 SOLIDWORKS BOM 主要用来满足机械绘图需要。

  5. 在 PropertyManager 中：
    1. 选择工程图视图。
    2. 在表模板下，选择标准 BOM。
    3. 在 BOM 类型下，单击仅顶层。
    4. 单击 。
  6. 拖动 BOM 并单击以将其定位在图纸视图下。
  7. 使用悬停工具修改 BOM：
    • 删除材料列。
    • 使用零件编号列的属性编辑工具显示制造商零件。
    • 添加制造商列。

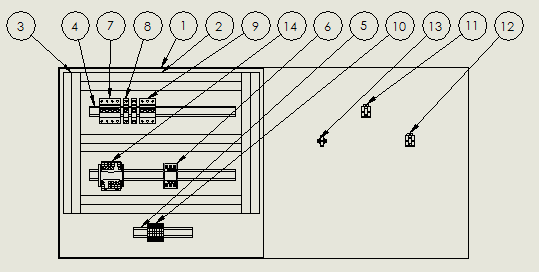

  8. 在 CommandManager 的注解选项卡上，单击自动零件序号 ，然后单击图纸视图以自动放置零件序号。
  9. 在 PropertyManager 中：
    1. 在零件序号布局下，单击布置零件序号到顶部 并清除忽略多个实例。
    2. 单击 。
  10. 验证零件序号是否与 BOM 中的条目相匹配。

  11. 如视频所示那样，从视图调色板任务窗格中，拖动后视图纸视图，并单击以将其定位在图纸上。

    确保其下有空间可放置孔表。为了正确填充孔表，您可以隐藏门上的零部件。

  12. 在图形区域中，选择一个图纸视图。
  13. 在 PropertyManager 的视图另存为下，单击更多属性。
  14. 在图纸视图属性对话框中的隐藏/显示零部件选项卡上，选择您插入的图纸视图中的三个孔，然后单击确定和 以关闭对话框和 PropertyManager。

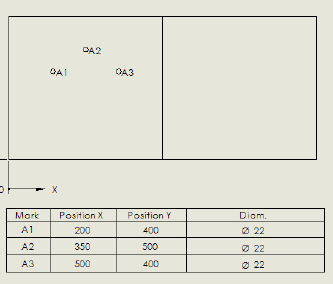

  15. 单击插入 > 表 > 孔表。
  16. 在 PropertyManager 中：
    1. 对于基准下的原点，在图纸视图中选择机柜的左下顶点。
    2. 对于孔下的边线/面，在图纸视图上选择三个孔。
    3. 单击 。
    4. 拖动以将孔表定位在图纸上，然后单击以放置它。

创建工程图纸

您可以从 2D 图纸生成工程图纸。此过程会自动添加标题块，并以 .EWG 格式将文件保存在电气工程的 Drawings 目录中。

要创建工程图纸：

  1. 在您创建的图纸中，单击工具 > SOLIDWORKS Electrical > 创建工程图纸 。

    系统通知您它已创建工程图纸，并添加到工程中。

  2. 在 SOLIDWORKS Electrical 任务窗格中，右键单击机柜，然后选择预览。

    此时会出现工程图纸的预览。
