SOLIDWORKS Electrical 3D - 练习 4

在本练习中，您将准备装配体以在 3D 布局中布设电缆和电线。

本练习建立在练习 3 中的文件之上。如果您尚未完成该练习，请下载练习 3 电气工程，解压到本地驱动器，然后将其解档。

修改机柜

布设电缆和电线之前，您必须修改现有装配体。在机柜装配体中，您将电缆密封接头添加到机柜底部的三个孔中。

要修改机柜：

  1. 在 SOLIDWORKS Electrical 3D 中，打开机柜装配体。
  2. 在 CommandManager 的装配体选项卡上，单击插入零部件 。

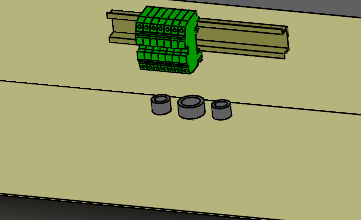

  3. 在对话框中，浏览打开 ProgramData\SOLIDWORKS Electrical\SOLIDWORKS\sldPrt 中的 SOLIDWORKS Electrical 数据文件夹，从中插入密封接头文件。机柜底部有三个孔。将两个 14 号电缆密封接头 (Cable_gland_14.SLDPRT) 插入两个外侧孔中，将一个 20 电缆密封接头 (Cable_gland_20.SLDPRT) 插入中间孔中。插入每个密封接头后单击 ，然后重复该过程。有关详细信息，请观看视频。
  4. 在 CommandManager 的装配体选项卡上，单击配合 并在密封接头和孔之间创建同心配合。

处理泵装置

现在，您将符号与零部件相关联并插入机柜。

要处理泵装置：

  1. 从 SOLIDWORKS Electrical 3D 工程中，打开 480.SLDASM。
  2. 在 CommandManager 的装配体选项卡上，单击插入零部件 。
  3. 浏览到 \ProgramData\SOLIDWORKS Electrical\Projects\nn\PUMP\EW_PUMP_TANK_PANEL_SUPPORT.SLDASM 并将泵装置 () 插入图形区域。
  4. 在 SOLIDWORKS Electrical Manager 中，展开 L2 泵构建。
  5. 在图形区域中，右键单击底部的零部件，然后选择隐藏零部件，这样您可以访问其后面的零部件。

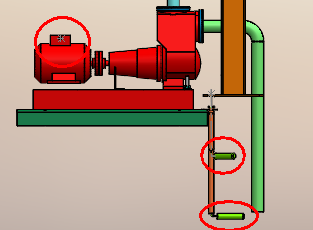

    然后将这三个零部件与电气符号相关联。

  6. 要将这些零部件与符号相关联：
    1. 在 Electrical Manager 中右键单击 B1，然后选择关联。
    2. 如视频所示那样，在 PropertyManager 中，针对关联零部件，在图形区域选择上部的绿色零部件。
    3. 单击 。
    4. 在关联电气零部件对话框中，单击与 3D 零部件关联。
    5. 重复步骤 6a 至 6d，将 B2 传感器符号与下部的绿色零部件相关联，并将 PU1 符号与电机关联。
  7. 在 FeatureManager 设计树中，显示您以前隐藏的底部零部件。
  8. 要插入机柜，请在 Electrical Manager 中右键单击机柜，选择插入，然后单击 。
  9. 如视频所示那样，将机柜拖动到图形区域中，然后单击以将其放置在大约位置。
  10. 使用配合工具和重合配合，将机柜放置到装配体中。

定义电缆的起点和终点

现在，您将三根电缆（W1、W2 和 W3）从密封接头布设到传感器和泵用电机。

要定义电缆的起点和终点：

  1. 隐藏装配体底部的零部件以显示传感器。
  2. 在 CommandManager 的 SOLIDWORKS Electrical 3D 选项卡上，单击设定电缆的起点/终点 。
  3. 在 PropertyManager 中：
    1. 单击 。
    2. 在选择要布设的电缆中，单击 。
    3. 在选择电缆对话框中，展开 IEC_泵培训，选择 W1，然后单击选择。
      3D 起点和 3D 终点列显示相关连接，以帮助您检查工作。
    4. 如视频所示那样，在 PropertyManager 中，针对选择电缆起点零部件，选择上部的绿色传感器。
    5. 针对选择电缆终点零部件，选择机柜底部最左侧的密封接头。
    6. 单击 。
    7. 重复步骤 3b 至 3f 并进行以下选择：
      要布设的电缆 原点 机柜上的终点
      W2 下部的绿色传感器 最右侧的密封接头
      W3 泵用电机 中间的密封接头
    8. 单击 。

创建步路路径

线槽包含称为步路路径的特定线路。您先草绘线路，然后使用 SOLIDWORKS Electrical 3D 将线路转换为步路路径。

创建步路路径：

  1. 在机柜模型中，创建一个与门平行并偏移 33mm（零部件连接点与该门内表面之间的距离）的平面。

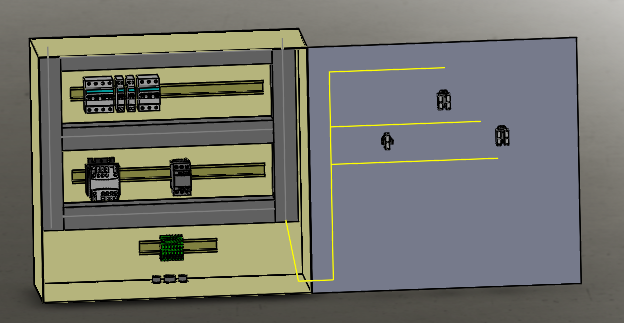

  2. 如视频所示那样，使用 3D 草图 工具草绘线路。

  3. 退出草图并隐藏您所创建的平面。
  4. 在 CommandManager 的 SOLIDWORKS Electrical 3D 选项卡上，单击定义步路路径 。
  5. 在 PropertyManager 中：
    1. 在操作下，单击转换草图。
    2. 对于选择，在图形区域选择您所创建的 3D 草图。
    3. 单击 。

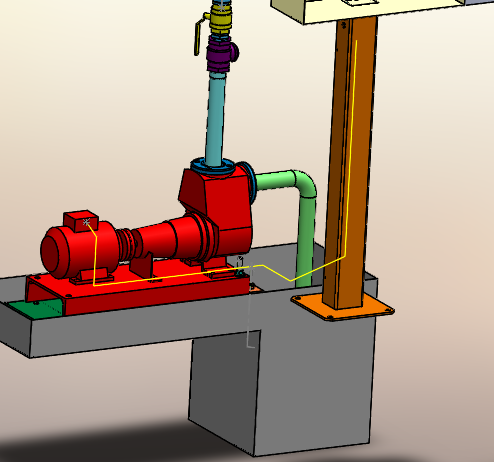

  6. 如所示那样，在泵装置装配体中创建 3D 草图，并使用定义步路路径工具将草图转换为步路路径。
