SOLIDWORKS Electrical 3D - 练习 5

在本练习中，您可以布设和隔离电线。

本练习建立在练习 4 中的文件之上。如果您尚未完成该练习，请下载练习 4 电气工程，解压到本地驱动器，然后将其解档。

布设电线

  1. 在练习 4 中打开机柜装配体，您已在其中定义路线。
  2. 在 CommandManager 的 SOLIDWORKS Electrical 3D 选项卡上，单击布设电线 。
  3. 在 PropertyManager 中的选择走线类型下，单击 SOLIDWORKS 走线，然后单击 。

    步路对话框会报告进度。

  4. 要查看电线：
    1. 在前导视图工具栏中，清除草图 。
    2. 选择所有五个水平和垂直线槽，右键单击，然后单击隐藏零部件。

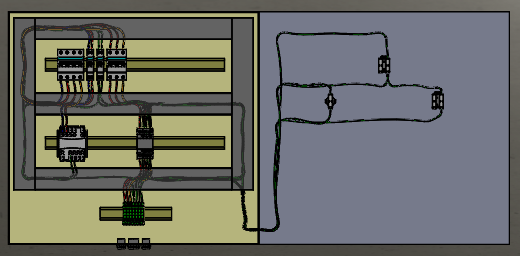

    FeatureManager 设计树底部出现电线。

隔离电线

“隔离”用于定义装置中对特定位置的电线或电缆路径的授权或禁止。例如，您可以禁止电源线穿过线槽。

要隔离电线：

  1. 在 CommandManager 的 SOLIDWORKS Electrical 3D 选项卡上，单击隔离 。
    定义以下隔离规则：
    • 控制线 (~24 V) 只能走在右侧垂直线槽。
    • 电源线（N，L1，L2，L3）只能走在左侧垂直线槽。
  2. 在 PropertyManager 中：
    1. 单击 。
    2. 对于选择电线或电缆样式，单击电线样式，然后单击选择电线样式。
    3. 在对话框中，展开组：0，选择 ~24V，然后单击选择。

      所选电线样式出现在 PropertyManager 清单中。

    4. 在排除下的图形区域中，选择最左侧的垂直线槽。
    5. 单击 。
    6. 重复步骤 3b 至步骤 3e，方法是选择组：10，选定两种电线样式，并在排除下选择最右侧的垂直线槽。
    7. 单击 。
  3. 在 FeatureManager 设计树中，删除您在上一节中创建的五条电线。
  4. 在 CommandManager 的 SOLIDWORKS Electrical 3D 选项卡上，单击布设电线 ，然后单击 。

    隔离规则从所选线槽中排除电线样式。
