SOLIDWORKS Electrical Schematic - 练习 3

在本练习中，您将学习如何管理电气工程位置并设计电气安装线路图。

本练习基于您在练习 2 中创建的电气工程。如果尚未完成创建，您可以下载此电气工程文件并在 SOLIDWORKS Electrical 中将其解档。

管理位置

首先，编辑现有的 L1 位置以完成它。

  1. 在零部件面板中，右键单击 L1 - 主电柜，然后单击属性 。
  2. 在位置属性对话框中，为说明（英语）键入 TGBT 作为 L1 位置的描述。
  3. 针对说明（法语）重复步骤 2，然后单击确定。
接下来，再添加三个电气工程位置：
位置 说明
L2 电机室
L3 控制面板
BJ 接线盒
  1. 单击电气工程 > 位置 。
  2. 在位置管理对话框中，单击顶层培训节点，然后单击新建位置 。

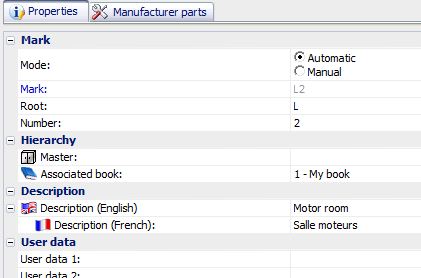

  3. 在位置属性对话框中，为说明（英文）键入 Motor room，然后单击确定。

  4. 针对 L3 位置重复步骤 2 和 3，键入 Control panel 作为 Description (English)。
  5. 为 L4 位置重复步骤 2 和 3。通过执行以下操作更改标记并添加说明：
    1. 在属性选项卡上的标记 > 模式下，单击手动。
    2. 为标记键入 BJ。
    3. 为 Description (English) 键入 Junction box。
  6. 在位置管理对话框中，单击关闭。

创建接线图

  1. 下载 Appendix3a.pdf。
  2. 在页面面板上，右键单击 02 - 接线图，然后单击打开或双击 02 - 接线图。

接下来，插入电机 M1 和 M2，而不绘制位置轮廓（您将稍后插入）。

  1. 单击线路图 > 插入符号 。
    SOLIDWORKS Electrical 使用最后插入的一个符号。当您首次使用插入符号时，软件可能会直接打开库。如果没有，请单击命令面板中的其他符号。
  2. 在符号选择器对话框中的分类选项卡上，选择电机。
  3. 选择最左侧（蓝色）电机符号，然后单击选择。

    符号便会附加到指针上。

  4. 单击 02 - 接线图中第 9 列顶部附近以放置符号。

    建议在符号属性对话框中使用标记 M1，因为它是从电机类别插入的第一个符号。

  5. 在符号属性对话框中，在编辑符号选项卡上的位置中，单击 …。
  6. 在选择位置对话框的左侧，选择 L2 - 电机室，单击选择，然后单击确定。
  7. 重复步骤 1 至 6，在第一个电机下方选择添加第二个电机 M2。

    此时，在命令面板的符号插入选项卡上，您可以直接从指定要插入的符号中拖动电机符号。

标记用于显示位置标记。零部件位置与图纸位置不同。

接下来，放置 L3 - 控制面板的位置轮廓，并通过符号调色板插入 H1 和 H2 指示灯。（注意对标记的影响）

  1. 单击线路图 > 位置轮廓 。
    位置轮廓包含选项（图标中显示的箭头）。如果您单击图标的上部，则无需使用选项即可打开该工具。如果单击图标的下部，将显示选项。
  2. 在两个电机下方的 02 - 接线图中绘制一个矩形位置轮廓，以确定矩形的对角线。
  3. 在选择位置对话框的左侧，单击 L3 - 控制面板，然后单击选择。
  4. 单击视图 > 符号调色板 。
  5. 在符号调色板中，单击查找，在搜索字段中键入 Indicator，然后单击查找。
  6. 将最左侧（红色）符号拖动到 02 - 接线图中。

    您还可以双击符号。与电机不同，指示灯插入位置轮廓内。SOLIDWORKS Electrical 会自动在符号属性对话框中推荐位置 L3 - 控制面板。

  7. 单击确定。
  8. 重复步骤 6，将第二个（最右侧，绿色）指示灯 (H2) 插入到第一个指示灯下方。
  9. 插入其他符号、位置轮廓和电缆。
    • 要绘制多段线轮廓，请单击以在轮廓中创建各个点。关闭轮廓以完成操作。
    • 要绘制电缆，请单击线路图 > 绘制电缆，然后单击以定位电缆路径中的每个点。符号轮廓上的终点为绿色，表示连接。使用命令面板选择线路/电缆类型。

预留电缆

您可以使用 4G 型电缆连接 M1 和 M2 电机。使用至少具有 7 根芯线的电缆将 XA2 接线条连接到指示灯。

  1. 在 02 - 接线图中，右键单击最顶端的电线，然后单击预留电缆和芯线 。
  2. 在电缆和芯线预留对话框中，单击培训，然后单击新建电缆 。
  3. 在电缆参考选择对话框过滤器选项卡上的特性 > 导线数下，选择 4G。
  4. 在对话框右侧，单击 1000 R2V-RH 4G16，单击添加 ([+])，然后单击选择。

    新电缆在电缆和芯线预留对话框中显示为 W1。

  5. 展开 W1 节点以查看其中的各条电线，然后选择 W1 以包括所有电线，然后单击确定。
  6. 按照步骤 1 到 5 的方式重复五次，为图纸中的其它电线预留电缆。

    对于最后三根电缆，您可以从电缆参考选择对话框中的未过滤列表中进行选择，也可以使用 7 作为导线数（对于 W4）和 2 作为导线数（对于 W5 和 W6）进行过滤。

线路图图纸上出现每根电缆的标记和参考。您可以右键单击一根电缆，然后单击显示/隐藏电缆文本以控制此信息的显示。

查看电缆列表

  1. 单击电气工程 > 报告 。
  2. 在报告管理对话框中，单击电缆列表以选择该报告。

    此时右侧出现电缆列表。

  3. 单击关闭。

报告管理对话框显示您在电气工程中所做的所有更改的最新列表。
