对齐设备

对齐零部件可让您对齐并居中布置已定义面（左、右、上和下）的零部件。

您可以从以下位置访问对齐设备：
  • SOLIDWORKS Electrical 3D 菜单：对齐设备 。
  • 在菜单中，单击工具 > SOLIDWORKS Electrical > 对齐设备 。

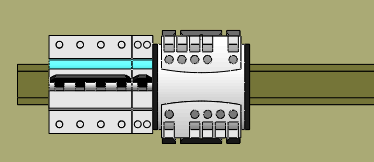

在设计 3D 机柜布局时使用对齐零部件时，可以在图形区域中预览更改。

可停靠面板会更新各种选项。

选择要对齐的设备

在图形区域中，按您所需的顺序选择要对齐的设备。

对齐方式

单击所需的对齐。
选项 说明
。左对齐。 对齐零部件的左面。
。右对齐。 对齐零部件的右面。
。上对齐。 对齐零部件的顶面。
。底部对齐。 对齐零部件的底面。

间隔

  1. 在间距下，单击：
    • 。水平均匀等距均匀地水平分开零部件。
    • 。竖直均匀等距均匀地垂直分开零部件。
  2. 对于间距距离，输入两个零部件之间的间距值。

设备未定义面

列出无效设备。列出选定要进行对齐但未定义面的零部件。这些设备将不会对齐。
