创建连接点

您可以使用两种方法来创建连接点 (Cpoint)：使用 SOLIDWORKS Routing Library Manager；使用 SOLIDWORKS Electrical 菜单中的工具。

SOLIDWORKS Routing Library Manager

要使用 SOLIDWORKS Routing Library Manager 创建连接点：

  • SOLIDWORKS Electrical 3D 菜单：电气设备向导。
  • 在菜单中，单击工具 > SOLIDWORKS Electrical > 电气设备向导 。
  • 在菜单中，单击工具 > 布线 > 布线工具 > Routing Library Manager。

电气设备向导允许您添加连接点，以便连接设备上的电缆、电缆芯和电线。

要添加连接点：
  1. 在向导的布线功能点下：
    1. 选择Cpoint 类型。
    2. 单击添加访问界面来管理连接点。
  • Cpoint 选项不能用于 SOLIDWORKS Electrical 3D Routing（仅 SOLIDWORKS Routing）。
  • 如果 3D 零件或装配体只有一个连接点，无论其名称是什么，所有的电线都会连接到那个单点。

SOLIDWORKS Electrical 菜单

要使用 SOLIDWORKS Electrical 菜单创建连接点：

  1. 在 SOLIDWORKS Electrical 菜单中，单击以下某项：
    • 使用回路信息创建 Cpoint
    • 使用制造商零件创建 Cpoint
    • 创建电缆 Cpoint (EWCable Point)

连接点定义

具有电路信息的连接点

让您可以手动为电线或电缆芯创建连接点。输入回路号和连接点编号（请参阅 连接点管理），然后在图形区域中选择草图点。

来自制造商零件的连接点

根据制造商零件的回路定义为电线或电缆芯创建连接点。单击浏览，从制造商零件管理中选择制造商零件，然后在列表中选择所需型号。在图形区域中选择列表、材料端子以及相应的草图点、边线或圆柱面。

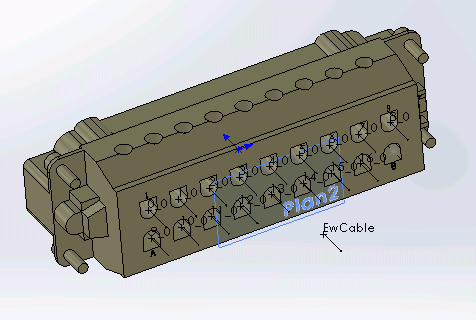

电缆连接点

为电缆创建连接点。它与电缆绝缘件切割点对应。在要创建连接点的面上创建一个平行平面。

在图形区域中，选择草图点、边线或圆柱面。
