等电位标签

您可以访问等电位标签并配置其表示符号。

要访问等电位标签，请右键单击电线，然后单击显示/隐藏等电位标签。

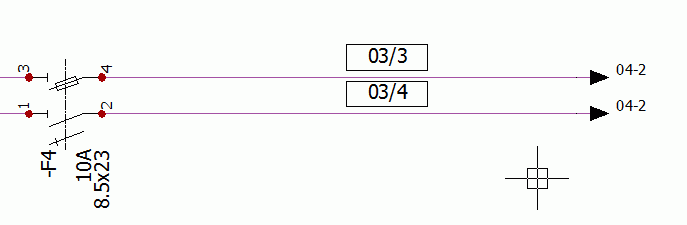

等电位标签显示等电位号。确保电线编号处于活动状态。

等电位标签由符号和标注表示，后者可显示与等电位相关的数据或属性。可以右键单击等电位标签以编辑等电位属性和其他参数。

配置等电位标签的符号

  1. 单击工程设置 > 图形选项卡。

  2. 根据需要使用以下选项：
    选项 说明
    打开符号选择器以选择所需符号。
    移除符号。
    打开符号编辑器以修改符号。

等电位标签的表示符号不包含回路或连接点。在符号属性中，在符号类型参数中选择等电位标签。
