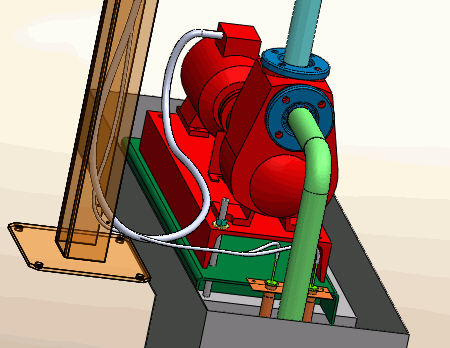

电缆布线在电气安装中生成电缆路径的 3D 展示。
布线路径和连接点可推动布线过程。避让会管理应用于电缆路径的规则。
要访问电缆布线：
- SOLIDWORKS Electrical 3D 菜单：电缆布线
。
- 菜单： 。
当您运行电缆布线后，左侧可停靠面板将更改，以显示命令的选项。其中的几个参数保存在 SOLIDWORKS Electrical 文件中，并专用于该文件。其他参数都会保存在注册表中，它们对所有 SOLIDWORKS Electrical 文件通用。
分析布线
显示错误。布线结束时会显示报表，报表中显示所有布线错误。单击报表行上的帮助，可查看该错误的信息。
选择线路类型
- SOLIDWORKS Route。按照 SOLIDWORKS 的管理对电缆进行布线，同时需要考虑电缆直径。
- 3D 草图线路。作为 3D 草图对电缆进行布线。此模式在临时布线时更快、效果更好。
- 更新起点/终点。更新电缆的起点和终点属性。
- 电缆芯遵循布线路径：默认情况下，电缆芯直接布线。此选项使用路径为其布线。
选择几何体类型
- 使用样条曲线。使用样条曲线（曲线）来确保电缆布线的最佳渲染。当您在布线路径中使用样条线时，您可手动在其上添加点以改进布线。
- 使用直线。使用直线生成电缆布线。
- 添加相切。在直线末端插入曲线。
要布线的电缆
- 所有电缆。在电气工程的所有电缆上启动布线。
- 仅布线活动位置。将电缆的布线仅限于顶层装配体。
这支持生成 SOLIDWORKS 线路和 3DSketchRoute 线路类型。
- 如果顶层活动位置的电缆的源或目标设备位于电气工程的另一个位置或子位置，则只有这些电缆与属于活动顶层位置的设备的电缆一起布线。
- 如果顶层活动位置的电缆的源或目标设备位于另一个超出范围的位置（例如，活动位置是子位置，且电缆位于顶部位置），则电缆不会布线。
- 选定设备。启动一部分设备之间的布线。在图形区域中选择设备。只对连接到所选设备的电缆布线。
- 选定电缆。让您可以选择要布线的电缆。您不能选择线束电缆。将仅对选定电缆进行布线，不会修改其他电缆布线。右键单击列表以管理电缆。
布线参数
第一个参数指定两个布线路径之间的距离。第二个参数指定连接点和布线路径之间的距离。第三个参数指定两根电缆之间的距离。
您可以通过该图形快速查看设备之间的连接。有两个选项可用：一个用于显示，另一个用于删除图形。
最短路径算法
对于
算法，请从以下选项中进行选择：
- 迪杰斯特拉算法。一种经典的布线算法，在只有少数线路（少于 100 条）时效果最佳。该选项在弗洛伊德算法失效时是一个回退选项。
- 弗洛伊德算法。一种高度并行化的算法，使用显卡进行计算。在具有多条线路（超过 100 条）时效果最佳。
