插入单个动态配置

当您使用此类型的配置文件时，系统会自动使用一个符号来绘制连接器。

要访问动态符号，请执行如下操作之一：
  • 单击电气工程 > 配置 > 连接器 > 属性 。
  • 单击电气工程 > 配置 > 连接器 > 新建 。
  • 在可停靠面板中，右键单击电气工程，然后单击配置 > 连接器 > 属性 。
  • 在可停靠面板中，右键单击电气工程，然后单击配置 > 连接器 > 新建 。

对话框的左边分五个选项卡显示配置设置。右边显示参数预览。

基本信息

让您可以对配置命名以及以所有软件语言输入说明。

形状

插入连接器符号时，系统会自动使用配置参数创建该符号。

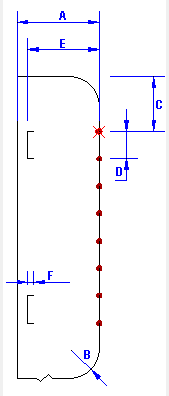

  • 大小
    • 宽度：输入连接器主体宽度 (A)。您必须结合该值与圆角半径才能获得连接器的总宽度。
    • 圆角半径：输入圆角的直径 (B)。
  • 针脚
    • 与第一个点的距离：输入连接器顶部和第一个连接点之间的距离 (C)。
    • 两个针脚之间的距离：输入两个连接点之间的距离 (D)。此值必须对应两条电线导线之间的距离。
    • 针脚侧：确定是在一侧还是两侧绘制来自同一回路的针脚。列表中包含四个项目（右侧、左侧、左侧和右侧、右侧和左侧）。如果选择右侧和左侧，回路的第一个针脚放在右侧，接着将同一回路的后续点放在相对一侧。新回路再次在右侧开始。对于每个回路的每个针脚，每一侧各自插入一个连接点的符号和一个回路的符号。
    • 插入符号回路：让您可以选择此选项，以为每个回路仅插入一个符号，否则会为每个回路的各针脚插入回路符号。
  • 通道群分隔
    通道群分隔是一种用于为多个回路分组的特殊图形元素。要生成通道群分隔，您必须将分配给连接器的制造商零件中的回路分组。
    • 通道群分隔位置：输入连接点和通道群分隔之间的距离 (E)。
    • 通道群分隔齿宽度：输入通道群分隔线的水平宽度 (F)。
  • 选项
    • 垂直分离器位置：如果您想要垂直分隔线，请输入此分离器与连接器右侧之间的距离。保持为 O 以不绘制分离器。
    • 背景边距：您可以自动插入消隐，以隐藏在连接器下绘制的实体。输入一个值以定义消隐的边距。O 值对应于连接器延伸。
    • 交叉引用类型：选择默认交叉引用等级。它将被自动应用到表示连接器的符号上。

标注

您可以将标注放在连接器的上半部分或下半部分。这些标注将被插入到可编辑的特定符号中。

选项 说明


打开符号选择器以选择所需符号。
移除符号。
打开符号编辑器以修改符号。
  • 信息（顶部）。

    输入包含标注的符号插入点的坐标，该坐标与连接器符号的左上角相对 (A) (B)。

  • 信息（底部）

    输入包含标注的符号插入点的坐标，该坐标与连接器符号的左下角相对 (C) (D)。

设备连接点

要将符号连接至电线导线，设备连接点必不可少。

设备连接点在插入时会自动添加至连接器符号。您可以编辑符号以添加特定属性。
选项 说明


打开符号选择器以选择所需符号。


移除符号。


打开符号编辑器以修改符号。

回路

管理的回路在插入时将由制造商零件中的回路组成。对话框中显示的列表取决于与连接器类别关联的回路。

该功能允许您以连接器符号绘制针脚类型。

您可以将符号关联至回路的每个类型，其中回路将插入到设备连接点中。您还可以管理它的插入角度和比例系数。

选项 说明


打开符号选择器以选择所需符号。


移除符号。


打开符号编辑器以修改符号。
