端子排图纸配置属性 (IEC)

本主题介绍端子排图纸的默认 IEC 配置中的参数。

您可以通过插入符号生成端子排图纸。您可以使用默认符号，或使用与制造商零件或原理图符号关联的符号。SOLIDWORKS Electrical 根据配置参数绘制元素，例如电缆的文本、标注和图形展示。

端子排图纸配置文件中包含端子排布局的所有参数（按主题分组）。您可以按需创建尽可能多的配置文件。这些配置集中在端子排图纸配置管理对话框中。

配置文件编辑器显示选定参数的预览。通过选中端子排图纸配置对话框底部的图纸预览复选框，可以停用预览。

基本信息

此选项卡让您可以使用该软件支持的任意一种语言命名配置文件，并为其提供说明。更改名称会自动更新所有界面中的名称（例如，配置或端子排列表）。

名称 说明
名称 配置文件的名称。此值将自动传递到显示这些配置的所有界面。
说明 配置说明。您可以使用多种语言指定说明。

端子

此选项卡将会显示定义端子的图形展示的参数。

名称 说明
端子尺寸 您可以指定端子的宽度 A 和高度 B。无论端子排的方向如何（水平或垂直），它们都会保持不变。
A 宽度 端子的宽度 A。
B 高度 端子的高度 B。
附件端子 您可以将附件插入端子排，例如分离器或止动元件。附件在端子排中作为端子显示，但无标注。您可以指定附件的宽度 C 和高度 D。无论端子排的方向如何（水平或垂直），它们都会保持不变。
插入附件端子 让您可以将附件插入端子排。
C 宽度 附件的宽度 C。
D 高度 附件的高度 D。
集地极 您可以将所有未使用的电缆芯连接到集地极。
激活集地极 让您可以将所有未使用的电缆芯连接到集地极。
E 集地极间距 将集地极与端子排分开的集地极间距距离 E。
将所有未连接电缆芯与集地极连接 让您可以将所有未连接的电缆芯连接到集地极，即使它们不是绿/黄双色线。
多层端子 多层端子是可在其上连接多个电线或电缆芯的特殊端子。与仅具有一个回路的单个端子不同，它们具有多个回路。
最后一层的宽度 (%) 表示多层端子第一层与最后一层之间的缩放系数（以百分比表示）。SOLIDWORKS Electrical 自动计算中间层的宽度。
线宽 多层端子轮廓的厚度。
颜色 多层端子的颜色。

符号

您可以通过堆叠符号（例如，顶部符号或端子符号）来绘制端子排。此选项卡让您可以选择、编辑或删除符号，从而生成端子排图纸。

名称 说明
自定义符号 您可以使用默认端子符号或自定义端子符号绘制端子排。
如果 SOLIDWORKS Electrical 未找到关联，它将自动切换到其他已知关联。如果不存在关联，则 SOLIDWORKS Electrical 将使用配置中定义的默认符号。
插入自定义符号 如果清除此选项，SOLIDWORKS Electrical 将使用与不同类型的端子对应的通用端子符号来生成端子排图纸。对于每个端子，您必须选择要在端子排图纸中使用的端子符号，并定义其方向和比例。
在制造商零件或符号的属性中，有两个参数允许您关联端子类型或端子排符号。
优先级 - 制造商零件 / 原理图符号 指定您是要优先使用制造商零件还是原理图符号关联。

如果您指定制造商零件，SOLIDWORKS Electrical 将使用与制造商零件关联的端子符号。

如果您指定原理图符号，SOLIDWORKS Electrical 将使用与符号关联的端子符号。
优先级 - 端子类型 / 端子符号 指定是优先使用端子类型还是端子符号。

如果指定端子类型来生成端子排图纸，则 SOLIDWORKS Electrical 将使用与端子类型参数（符号或制造商零件的属性）中的符号或制造商零件相关联的端子符号。在该配置中，您必须添加端子类型以定义其方向和比例。

如果指定端子排符号来生成端子排图纸，则 SOLIDWORKS Electrical 将使用与端子排符号参数（符号或制造商零件的属性）中的符号或制造商零件相关联的端子符号。
默认端子 第一个表格显示用于生成端子排图纸的默认符号。您不能添加新类型的符号。您可以修改受影响的符号（符号名称）并更改其方向或比例。
打开符号选择器，以更改与默认符号关联的符号。
移除关联的符号。
打开符号编辑器，以修改选定符号。
自定义符号 第二个表格允许您管理用于生成端子排图纸的端子类型符号。您可以修改受影响的符号（符号名称）并更改其方向或比例。
打开端子类型选择器，以在配置中添加新的端子类型符号。
移除选定端子类型符号。
清除选定端子类型符号。
打开端子类型管理，以管理端子类型。
打开符号选择器，以更改与端子类型关联的符号。
当关联符号不是默认端子类型时，将其移除。
打开符号编辑器，以修改选定符号。

电线与电缆芯

您可以通过该对话框的下半部分管理文字参数（例如字体、大小或显示）以及文字在代表已连接到端子的电线或电缆芯的线路上的位置。在显示画面的上半部分，红色圆点（当您为 X 轴或 Y 轴上的偏移选择了参数时可见）标明了默认的文字插入点（在 X 轴和 Y 轴上的偏移等于 0）。

名称 说明
基本信息

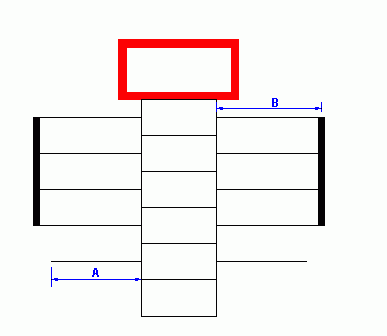

A 电线长度 让您可以指定电线表示线的长度 A。
B 电缆芯长度 让您可以指定电缆芯表示线的长度 B。
选项
可视化端子针脚 如果您想要显示与端子排编辑器中类似的端子针脚，则选择此选项。
线颜色 让您可以选择端子针脚表示线的颜色。
电缆芯长度 选择此选项，可将一个端子上连接的所有电缆芯组合，仅向端子连接一个电缆芯。
C 与连接点的距离 让您可以输入端子与允许将电缆芯组合表示的线路之间的距离。

跳线

名称 说明
基本信息

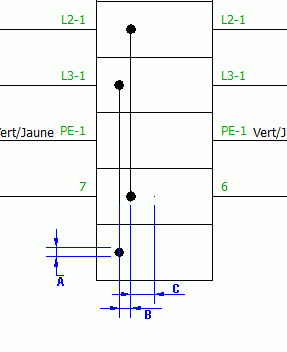

A 点直径 让您可以指定表示端子上跳线连接的点的直径 A。
B 跳线偏移 让您可以指定表示跳线的两条线之间的距离 B。这会将此参数添加到跳线前距离参数。
C 跳线前距离 让您可以指定端子轴线（中间）与跳线表示线之间的距离 C。
颜色 让您可以指定绘制跳线（点和线）的颜色。
自动跳线
颜色 让您可以指定要绘制的自动跳线（点和线）的颜色。
显示电线 在您将端子上连接的电线与其他电线链接时，显示或隐藏该电线。

电缆

在端子排图纸中用于代表电缆的一种可自定义的基本符号（电缆标注）。

对话框下半部分的前两个区域显示文本参数（如字体、颜色或大小）以及其定位参数。文本在矩形两条对角线的交点上居中。X 偏移和 Y 偏移参数让您可以控制文本和该点之间的距离。

下半部分的第三个区域（电缆标注）让您可以选择放置在基点（矩形两条对角线的交点）上的符号。上面提供了三个图标，用于添加新符号、移除显示的符号和编辑显示的符号。

该符号将被添加到基本符号。要显示您自己的符号，请将基本符号的尺寸设置为 0 并隐藏其文本，以隐藏基本符号。
名称 说明
基本信息
电缆位置 让您可以控制用于标记电缆标注的符号相对于将电缆芯聚集在一起的粗线的位置。

置顶参数对应第一根电缆芯，居中参数会将符号放置到粗线的中央，而置底参数会将符号放置于最后一根电缆芯上。

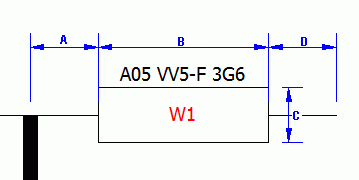

A 标注前的最小距离 定义电缆标注矩形与电缆粗线之间的分隔线的长度 A。
B 标注宽度 定义电缆标注矩形的宽度 B。
C 标注高度 定义电缆标注矩形的高度 C。
D 标注后的最大距离 定义位于矩形另一端的表示线的线长 D。
下次绘图前的最小电缆芯数

让您可以定义图纸上有多少电缆芯时会生成自动分页符。

例如，如果您在此参数中输入 0，如果 SOLIDWORKS Electrical 不能将此电缆的所有电缆芯放置在图纸上，则会将电缆绘制在其他图纸上。

如果您在该参数中输入 3，则 SOLIDWORKS Electrical 会在该图纸上放置三根电缆芯（如果能在不超出图纸限制的情况下放置这些电缆芯），并将其他的电缆芯绘制在其他图纸上。如果图纸上的空间只够绘制两个端子，它就会将该电缆的所有电缆芯放置到新的图纸上。
E 电缆间距离 让您可以定义表示电缆 E 的两根粗线之间的距离。
电缆线宽 让您可以定义对电缆芯进行分组的线宽。如果输入 0，则不应用宽度。

目标

使用此选项卡可以管理电缆和电线目标的显示。

名称 说明
基本信息

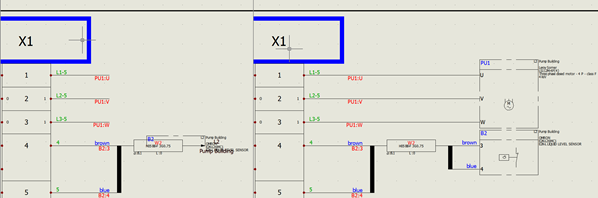

详细目标零部件
选中时，图纸通过在矩形中放置一个或多个符号来表示这些目标。这详细说明了零部件的电缆芯和端子材料的排列。该工程图还表示单个矩形内的电线目标，并将唯一目标的连续电线分组在一起。选择选项：
  • 无。仅显示标注和位置名称。
  • 对于电缆。显示一个框，其中包含电缆的目标符号信息。
  • 对于电线。显示一个框，其中包含电线的目标符号信息。
  • 对于电缆和电线。显示一个框，其中包含电缆和电线的目标符号信息。
目标符号类型 指定要插入的符号类型（布线方框图或原理图）。如果 SOLIDWORKS Electrical 没有找到所需类型的符号，将会提供某些选项。

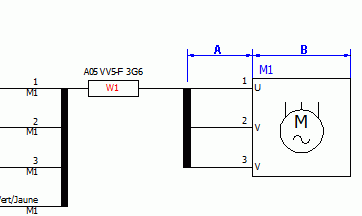

A 目标直线长度 定义在目标端代表电缆芯的直线的长度 A。此设置也适用于电线零部件。
B 内部包含目标符号的矩形的长度 定义将符号框起来的矩形的边长 B。
居中符号（按边界百分比） 定义符号与其轮廓之间的边界；将根据符号大小向其分配一个比例系数。
下一目标偏移 A 定义电缆目标点位置更改时的偏移距离 A。

布局

该选项卡让您可以管理图纸中端子排的图形展示布局。对话框的右下部分显示以下图框样式之一：
  • 默认图框：与电气工程配置中的端子排图纸关联的图框。
  • 此配置的特定图框：生成的所有端子排图纸都带有使用此配置生成的图框。
图框的左下角必须位于坐标 (0,0) 的位置。所有的布局参数都基于该点。
名称 说明
基本信息
端子排方向 让您可以选择是垂直还是水平绘制端子排。
端子排标注的方向 定义端子排的顶部符号中端子排标注的旋转角度。端子排的方向（水平或垂直）不会指定此参数。
端子标注的方向 定义端子符号中端子标注的旋转角度。端子排的方向（水平或垂直）不会指定此参数。

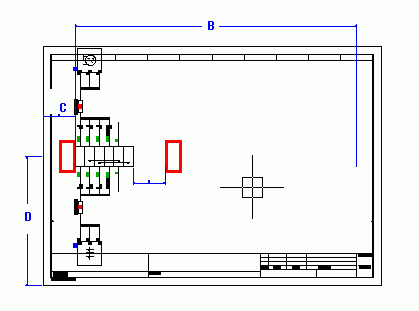

水平展示
B 端子排长度 定义端子排的最大长度 B。该长度的起点是构成端子排顶部符号的矩形的右边线段的 X 坐标。超出该限制后，会将端子绘制在后面的图纸上。
C 第一个端子的 X 轴位置 定义第一个端子的插入点相对于图框原点 (0.0) 的 X 轴坐标 C。
D 第一个端子的 Y 轴位置 定义第一个端子的插入点相对于图框原点 (0.0) 的 Y 轴坐标 D。

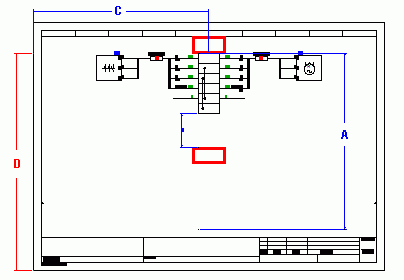

垂直展示
A 端子排高度 定义端子排的最大高度 A。该长度的起点是构成端子排顶部符号的矩形的底边线段的 Y 坐标。超出该限制后，会将端子绘制在后面的图纸上。
C 第一个端子的 X 轴位置 定义第一个端子的插入点相对于图框原点 (0.0) 的 X 轴坐标 C。
D 第一个端子的 Y 轴位置 定义第一个端子的插入点相对于图框原点 (0.0) 的 Y 轴坐标 D。
多个
激活 激活一张图纸上多个端子排的图形展示。
间距 定义两个端子排的图纸之间的间距。
组 让您可以指定如何对端子排图纸进行分组。
排序 定义所有端子排的排序标准或端子排组内的排序标准。

附件

您可以通过此选项卡定义相关参数，以自动生成要传输到端子排图纸的属性中的信息。在列中单击鼠标以打开格式管理对话框。

名称 说明
说明 让您可以定义相关参数，以用于自动生成要传输到端子排图纸的说明中的信息。
用户数据/可译数据 让您可以指定相关参数，以用于自动生成要传输到端子排图纸的用户数据中的数据。
