创建 2D 图纸

您可以在插入设备后创建 2D 图纸以添加到电气工程图纸中。

要创建 2D 图纸：

  1. 执行以下操作之一：
    • 在 SOLIDWORKS Electrical 3D 菜单中，单击创建 2D 图纸 。
    • 在菜单中，单击工具 > SOLIDWORKS Electrical > 创建 2D 图纸 。

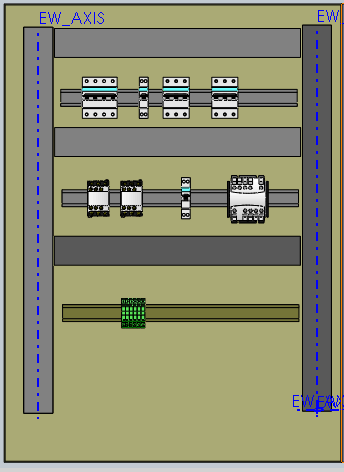

    SOLIDWORKS Electrical 3D 使用 SOLIDWORKS 功能创建图纸。图形区域会打开一张 2D 图纸，但与 SOLIDWORKS 中不同的是，这里没有图框。此图纸的尺寸为电气工程配置中指定的原理图图框的尺寸。

  2. 使用视图控制面板拖动要使用的视图。

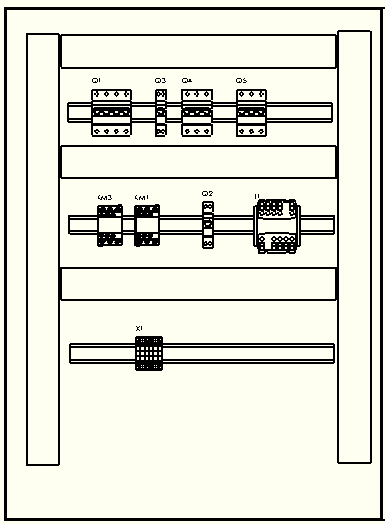

  3. 单击 SOLIDWORKS Electrical Drawing > 创建标注以在视图中生成设备标注。
  4. 单击工程图纸以生成带有图框的新图纸。
    文件以 EWG 格式保存在电气工程的图纸目录中。
图纸将自动添加至电气工程图纸列表中。
