插入功能轮廓线

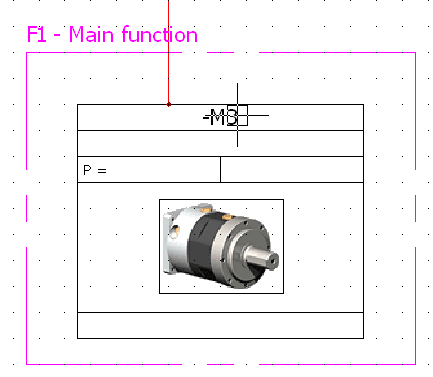

功能轮廓线允许您在图纸上绘制一个功能区域。功能轮廓线可用矩形表示，或用始终闭合的多边线创建。

1. 执行以下操作之一。
   • 单击原理图 > 功能轮廓线 。
   • 单击布线方框图 > 功能轮廓线 。
2. 绘制轮廓线
   1. 输入坐标：通过在图形区域单击点或输入坐标可以绘制功能轮廓线。如果使用矩形轮廓线，可单击第二点绘制矩形对角线。如果使用折线轮廓线，可单击线的第二点，然后继续单击添加更多点，直至绘制出闭合的轮廓线。单击可停靠面板中的关闭，可将轮廓线的最后一个点连接至第一个点。
   2. 选项：启动该命令时，可停靠面板允许您在两个模式之间进行切换。
3. 选择功能：功能轮廓线闭合后，选择功能对话框将打开。
   1. 选择所需功能。
   2. 单击选择按钮。

      对话框关闭，图纸自动更新所选功能。放置在轮廓线内的设备可以关联到选定的功能。

   3. 单击所需选项以更改设备的功能或保留最初关联的功能。
