对称 PropertyManager

您可以使用对称边界条件创建和分析绕一个或两个对称平面对称的型腔和浇道布局。 虽然仿真仅针对布局的对称部分运行，从而节省您的时间，但 SOLIDWORKS Plastics 显示完整布局的结果。

要打开对称 PropertyManager：

  • 在 Plastics CommandManager 中，展开边界条件，然后单击对称 。

被标识为对称面的曲面的行为方式与热绝缘相同，可防止从这些曲面流失热量。 使用对称边界条件时，确保模具冷却布局产生对称模具温度。 在没有对称模具温度的情况下，包括完整的模腔和浇道布局以及用于精确仿真的模具冷却水路。

“对称”边界条件可用于 SOLIDWORKS Plastics Professional 和 SOLIDWORKS Plastics Premium。
在使用对称边界条件解释仿真结果时，请务必小心。

参数

  沿实体或沿基于草图的浇道

指定应用对称边界条件的几何图形类型。

型腔和浇道区域的默认选择： 沿实体。

要在基于草图的浇道区域上指定对称面，请选择沿基于草图的浇道。
对称 1

指定与一个对称平面对应的型腔或浇道区域的面。

选定面在图形区域中以蓝色突出显示。
对称 2

指定与第二个对称平面对应的型腔或浇道区域的面。

选定面在图形区域中以蓝色突出显示。
  显示预览 显示图形区域中完整型腔或浇道区域的线框几何图形。

在继续仿真之前，确认完整布局准确。

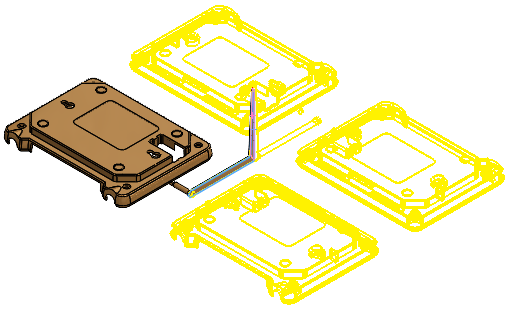

绕两个对称平面对称的型腔和浇道设计预览。 几何图形类型设置为沿实体。
