文件属性 - 钣金

让您指定钣金选项。适用于所有文档类型。选项随着您使用的零件、装配体或工程图而变化。

要打开此对话框:

打开零件、装配体或工程图后,单击工具 > 选项 > 文档属性 > 钣金

要显示平板型式的折弯线,请执行以下其中一项操作:

  • 单击视图 > 隐藏/显示 > 草图
  • 在 FeatureManager 设计树中,展开平板型式 平板型式(n) 。 右键单击折弯线 ,然后单击显示

零件和装配体的选项

简化折弯
拉直平板型式中的曲边。 当此复选框未选择时,复杂的边线仍位于平板型式中。
简化折弯已被选定
简化折弯已被清除
边角处理 在平板型式中应用平滑边线。
在特征生成多个钣金实体时生成多个平板型式 如果您使用特征在钣金零件中创建额外实体,则每个新实体都会获取一个钣金和平板型式特征。

该选项适用于使用 SOLIDWORKS 2013 之前版本创建的零件。否则多实体钣金零件中的每个实体都将拥有各自的平板型式。

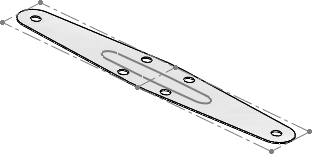

在平展时显示成形工具冲程 在平板型式中显示成形工具及其方位草图。

在平展时显示成形工具冲程 在平板型式中显示成形工具的方位草图。

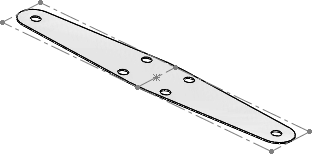

在平展时显示成形工具中心 显示在平板型式中成形工具所在的成形工具中心线。

显示平展时的钣金角撑板轮廓 当您展平一个钣金零件时,将显示角撑板轮廓。

显示平展时的钣金角撑板中心 当您展平一个钣金零件时,将显示角撑板中心。

工程图选项

平板型式颜色 让您在平板型式中为实体选择颜色。 您可以为以下各项选择颜色:
  • 折弯线 - 上方向
  • 折弯线 - 下方向
  • 成形特征
  • 折弯线 - 褶边
  • 模型边线
  • 平板型式草图颜色
  • 边界框

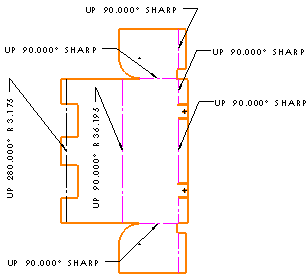

显示钣金折弯注释 在工程图中显示折弯注释。 在 样式 中选择折弯注释的位置。 您也可以用右键单击平板型式视图,单击 属性,然后选中或清除 显示钣金折弯注释
如果您在折弯线上方或下方选择,则也可以在工程图文档中单独添加注释引线或同时向所有折弯注释添加注释引线。


引线样式
  • 选择: 引线样式
  • 选择: 引线粗度 或选择自定义大小,然后输入厚度值。
文字
  • 字体。 单击以修改字体。
  • 文字对齐。 选择:
    • 居中
    • 剩余
引线连接于注解 选择一个默认的定位点位置:
  • 最近端
  • 剩余
引线显示
  • 直线
  • 折弯。 在引线中插入与文字对齐的水平折弯。 选取:
    • 使用文档引线长度。 从注解页面设置派生引线长度
    • 引线长度。 可让您输入引线非弯曲部分的长度。
  • 下划线
  • 引线对齐捕捉。 允许引线捕捉到文本的一侧。
图层
选择一个图层
必须首先为工程图创建图层,然后才能为文档属性中选择这些图层。
边界
  • 样式。 选择可显示不带边界的文本,或者选择边界样式。
  • 大小。 从列表中选取一个大小(指定的字符数)、紧密配合(根据文字自动调整)或者自定义大小(您可在此设置大小)。
格式 允许您更改工程图中平板型式折弯注释的格式或语言。

例如,如果创建英语的平板型式视图,则折弯线注释为英语。 要更改折弯线注释的格式或语言,请将格式设置为交换,然后在 工具 > 选项 > 系统选项 > 文件位置 中,将显示下项的文件夹设置为钣金折弯线注释文件,然后将文件位置设置为所需的格式或语言。

要保持平板型式折弯注释具有相同的格式或语言,请将格式设置为保留

显示固定面 显示在钣金零件的平板型式特征中所定义的固定面。
要查看固定面,平板型式视图必须包括折弯系数表。
显示纹理方向 显示在钣金零件的平板型式特征中所定义的纹理方向。
要查看纹理方向,平板型式视图必须包括折弯系数表。

新建钣金实体

您可定义默认行为,该行为控制钣金实体是否跟随 FeatureManager 设计树的钣金 文件夹中定义的参数。

以下选项允许您控制新创建钣金实体的默认行为 - 钣金定义是否跟随钣金文件夹设置:
  • 覆盖默认参数
  • 覆盖折弯余量参数
  • 覆盖自动止裂槽参数
  • 使用来自材料的钣金参数。当您将自定义材料分配给钣金零件时,您可以将钣金参数链接到材料。此选项使用附加到选定材料的钣金参数。选中此选项时,分派给材料的参数将应用于 FeatureManager 设计树中钣金 文件夹中的所有内容。

选定后,这些选项将覆盖钣金文件夹参数。 在单一钣金实体 PropertyManagers 中,将选定相应的覆盖默认参数复选框。 清除所有选项后,所有各个实体钣金参数均由钣金文件夹中的设置驱动。

边线法兰选项

自动将法兰长度尺寸添加到法兰轮廓 将长度尺寸添加到所有边线法兰轮廓。草图尺寸(而非特征尺寸)可以控制法兰长度。
