生成平移的移动面特征

  1. 打开模型。
  2. 右键单击任意 CommandManager 选项卡，然后单击选项卡 > 直接编辑以激活此选项卡。
  3. 执行以下操作之一：
    • 右键单击面，然后选择移动面。
    • 在直接编辑 CommandManager 选项卡上，单击移动面，然后选择面。


    三重轴即会出现。 并且会弹出一个图形工具栏，帮助您选择连接的面。
  4. 在 PropertyManager 的移动面下选择平移。
  5. 单击如图所示的弹出工具栏图像，以选择所有共有平面的面。


    如果不显示弹出工具栏，可清除选择的面，然后重新选择面。
  6. 指定距离：
    • 选择 PropertyManager 中的一个边线条件，并指定其参数。

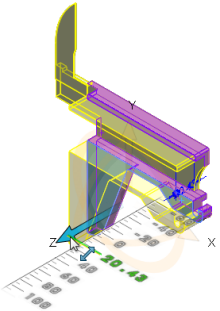

    • 如图所示将三重轴臂杆拖离面。

      软件中会显示一把量尺，帮助您拖动一段距离。 所选的面会按照该距离平移。
  7. 单击 。
