以 STEP242 文件类型共享模型 (2025 FD01)

当您启用 SOLIDWORKS MBD 插件时，3DEXPERIENCE 用户可以将零件或装配体以 STEP242 文件类型共享到 3DDrive 中。与文件关联的所有自定义属性都显示在自定义属性下的共享对话框中。

好处：STEP242 文件类型是对 CAD 中性 STEP 文件标准的更新，除了 CAD 数据外，还包括 3D 产品和制造信息 (PMI)。

要将模型以 STEP242 文件类型共享到 3DDrive：

1. 单击工具 > 插件，选择SOLIDWORKS MBD，然后单击确定。
2. 打开零件或装配体，然后单击文件 > 共享。

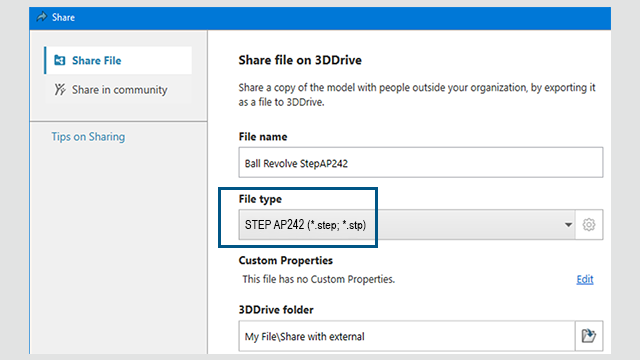

3. 在共享文件选项卡的在 3DDrive 上共享文件下：
   1. 指定文件名。
   2. 在文件类型下，选择 STEP242 AP242 (*.step;*.stp)。
   3. 可选：要从模型中的可用自定义属性中进行选择，请在自定义属性部分中，单击编辑。

      在发布到 3DDrive 上的 STEP242 PropertyManager 中，选择要在模型中共享的自定义属性，然后单击 。

      此时将打开与外部共享对话框。转至步骤四。

   4. 单击上传。

      此时将打开与外部共享对话框。

4. 指定共享选项，然后单击共享。

   系统会通知您文件已上传到 3DDrive。

   有关更多信息，请参阅在 3DDrive 上共享文件。
