工程图顺序

工程图顺序命令有专为特定对象类型量身定制的选项。这些选项可更好地控制批注可见性，进一步简化设计流程。

这些选项提供：
  • 更出色的清晰度。确保关键设计元素（如标注和批注）在视觉层次结构中可见。
  • 高效的工作流程。实现精细控制分层，从而高效管理不同元素的可见性，减少手动调整所花费的时间。
  • 更好的精确度。将特定元素前置并将其他元素后置，使 CAD 设计更加精确。
选项 说明
将批注移至最前 将所有批注对象（包括文本、标注和引线）置于设计的最前端。

通过在前端合并批注，您可以加强关键信息的交流、提高设计批注的辨识度、更好地理解测量值，并简化审阅和演示流程。

您可以在推动高效协作与交流的同时，创建更精确、更具美感且有冲击力的工程图。
将填充移至最后 将填充调整到背景，确保底层对象一目了然。

当填充图案干扰设计的清晰度和可理解性时，这尤为有用，可提供更清晰的工程图视图。
将参考移至最后 将参考调整到背景，优化主要设计元素的可见性。

这使您可以专注于关键零部件，从而提高设计流程中的效率和准确性。

假设用户有商业建筑的详细楼层平面图。该项目涉及多个标注、批注和图形元素，因此图层和可见性对于清晰度和精确性来说至关重要。

通过使用“移至最前”和“移至最后”选项，您可以更好地控制分层。您可以将标注、引线、文本和批注移至最前，同时将填充、工程图、DGN 和 PDF 格式的图像移至最后。

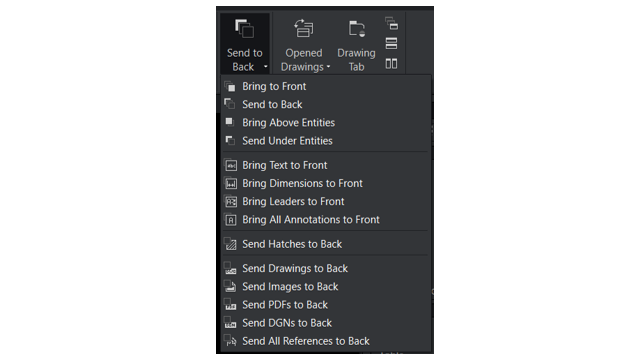

要访问 TEXTTOFRONT、HATCHTOBACK 或 REFERENCETOBACK 命令：

执行以下操作：
功能区 菜单
视图 > 顺序 > 将文本移至最前 工具 > 显示顺序 > 将批注移至最前 > 仅文本
视图 > 顺序 > 将标注移至最前 工具 > 显示顺序 > 将批注移至最前 > 仅标注
视图 > 顺序 > 将引线移至最前 工具 > 显示顺序 > 将批注移至最前 > 仅引线
视图 > 顺序 > 将所有批注移至最前 工具 > 显示顺序 > 将批注移至最前 > 所有批注对象
视图 > 顺序 > 将填充移至最后 工具 > 显示顺序 > 将填充移至最后
视图 > 顺序 > 将工程图移至最后 工具 > 显示顺序 > 将参考移至最后 > 仅工程图
视图 > 顺序 > 将图像移至最后 工具 > 显示顺序 > 将参考移至最后 > 仅图像
视图 > 顺序 > 将 PDF 移至最后 工具 > 显示顺序 > 将参考移至最后 > 仅 PDF
视图 > 顺序 > 将 DGN 移至最后 工具 > 显示顺序 > 将参考移至最后 > 仅 DGN
视图 > 顺序 > 将所有参考移至最后 工具 > 显示顺序 > 将参考移至最后 > 所有参考对象

或

在命令窗口中输入 TEXTTOFRONT、HATCHTOBACK 或 REFERENCETOBACK。
