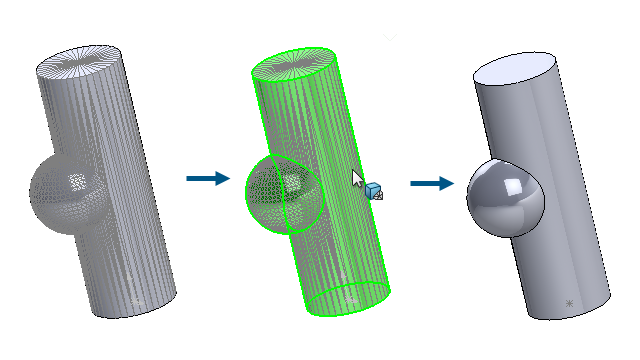

您可以使用将网格转换为标准工具将具有已识别几何体的网格 BREP 面转换为标准 BREP 面。
此功能适用于具有已识别几何图形的网格 BREP 或混合网格实体。该功能最适合具有明确定义的平面、圆柱、圆锥和球形几何图形且无明显噪声的网格。
好处：标准 BREP 几何图形在功能上比网格或混合几何图形更完备。
要将带有已识别面的网格 BREP 转换为标准 BREP：
- 打开具有网格 BREP 或具有分割和识别面的混合网格实体的模型。

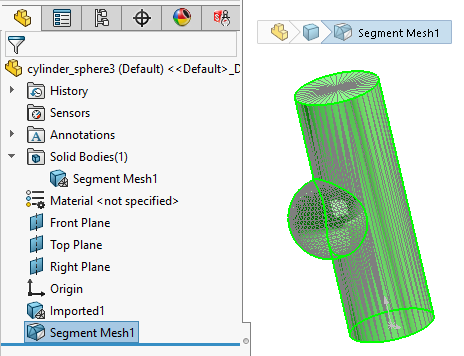

此网格化模型已被分段为圆柱面、球面和平面的面。
- 执行以下操作之一：
- 右键单击实体并选择将网格转换为标准
。
- 单击 。
- 单击将网格转换为标准 （网格建模 CommandManager）。
-

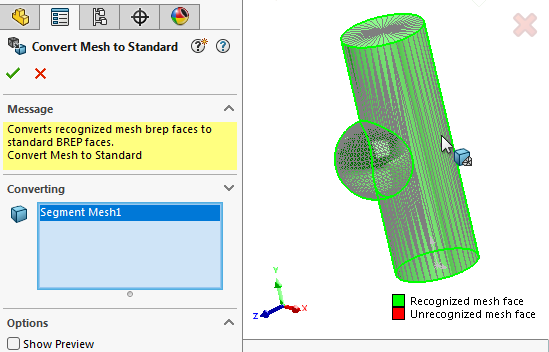

在 PropertyManager 的选择实体下，选择实体，以将分段的已识别网格 BREP 面转换为标准 BREP 面。
颜色表示识别的或未识别的面。您可以在中指定这些识别的网格面和未识别的网格面的颜色。
整个模型会被识别为一个
将网格转换为标准特征，显示为绿色
识别的网格面，如图形区域右下角的图例所示。
- 单击
，这会将识别的分段网格 BREP 面转换为标准 BREP 面。
转换后的标准 BREP 面会出现在 FeatureManager® 设计树中，同时显示转换为标准 BREP 的名称和图标 。
