边焊缝接头

边焊缝接头的多项增强功能可提高其可用性。

  • 当您在端接焊缝接头 PropertyManager 中定义端接焊缝接头时,程序会计算估计焊缝厚度大小。表中提供估计焊喉大小的计算公式。
    焊接类型 估计焊喉大小
    圆角 估计焊缝大小 * 平方根 (2)
    凹槽 估计焊缝大小

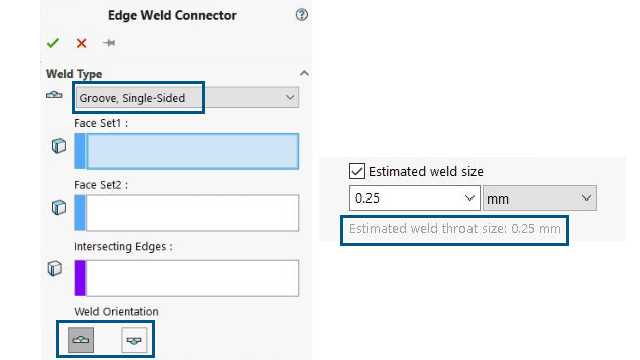

  • 连接头坡口,单边类型的边焊缝接头 PropertyManager 中的焊接方向图标已更新,以准确展示边焊缝类型。

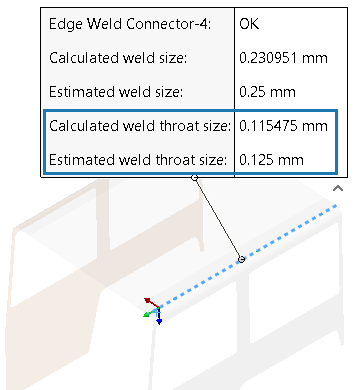

  • 焊接检查图批注还会列出各个端接焊缝接头的所计算的焊缝厚度大小估计焊缝厚度大小
