修复悬空几何关系

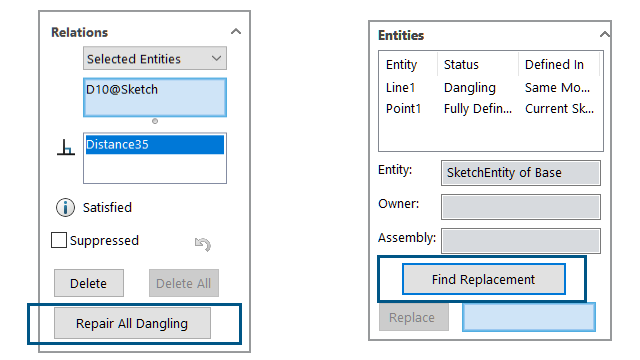

在显示/删除几何关系 PropertyManager 中，您可以使用查找替换项来修复草图中的悬空几何关系。使用修复所有悬空来自动修复所有悬空几何关系。

您可使用自动修复草图几何关系或尺寸 从关联工具栏修复所选悬空几何关系。

这些选项仅适用于 2D 草图。无法使用修复所有悬空和查找替换项来修复具有外部参考的悬空几何关系。您必须手动修复这些悬空几何关系。

要修复悬空几何关系：
  1. 打开具有悬空几何关系的模型。
  2. 单击显示/删除几何关系 （“尺寸/几何关系”工具栏），或单击工具 > 几何关系 > 显示/删除。
  3. 在 PropertyManager 中的几何关系下，选择悬空几何关系。
  4. 在对象下，单击查找替换项。

    SOLIDWORKS® 会搜索替换项。如果未找到替换项，则会显示一条消息。

    草图具有悬空几何关系时，可使用修复所有悬空和查找替换项。
  5. 找到替换项后，请查看替换以上所选对象的对象中列出的替换项，然后单击替换。
