跨多個圖頁分割 BIM 工程圖

使用已從 BIM 模型產生之較大的 BIM 專案、剖面、平面或立面時,可能會太大而無法符合單一圖頁大小。此外,工程圖可能比圖頁大小大很多。

在此類情況下,可能的解決方案是將工程圖分割為矩形部分,並以合適的比例將每個部分顯示在單獨的圖頁上。列印後,比對列印的檢視排列會形成主要工程圖。

BIMSplitDrawing 指令可讓您將工程圖的指定區域分割為多個等距的裁剪排列。

您在主要檢視中指定的裁剪排列會產生稱為依存檢視的集合。依存檢視可提供主要檢視中對應裁剪排列的完整副本。

BIM 導覽中,依存檢視會分組顯示在主要檢視下方。

BIM 導覽中,您可以執行下列操作:

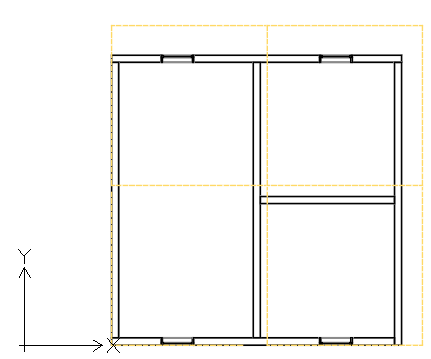

  • 顯示每個依存檢視的裁剪排列。在圖面中,對應的裁剪排列會以虛線顯示。
  • 刪除依存檢視。您可以一次刪除全部依存檢視,也可以將其逐一刪除。

使用 BIM 模型的基本工作流程包括下列步驟:

  1. 準備您要分割的檢視

    加入所有必要資訊。規劃要分割的區域大小與裁剪排列的大小。排列大小應根據圖頁格式決定。例如,若要在 A3 圖頁上列印工程圖,裁剪排列應符合 A3 大小。

  2. 定義要分割的區域

    在主要工程圖上,指定兩個對角線角以定義矩形區域。

  3. 定義裁剪排列

    定義對應於工程圖各部分的裁剪排列,以在依存檢視中顯示。您可以根據以下項目分割工程圖:

    • 根據範本 (可用的圖頁格式)
    • 根據定義的矩形區域
  4. 產生要放置依存檢視的圖頁
  5. 將每個依存檢視放在單獨的圖頁上。

將 BIM 工程圖分割為矩形裁剪排列:

在開始之前,請備份您要分割的工程圖。

  1. BIM 導覽中,選擇要分割的工程圖。

    注意:您無法分割已分割的工程圖。若要修改裁剪排列,請刪除所有依存檢視,然後再次分割工程圖。

  2. 執行下列動作之一:
    • 在功能區上,按一下 BIM > 工程圖 > 分割工程圖
    • 在功能表上,按一下 BIM > 工程圖 > 分割工程圖
    • 鍵入 BIMSplitDrawing

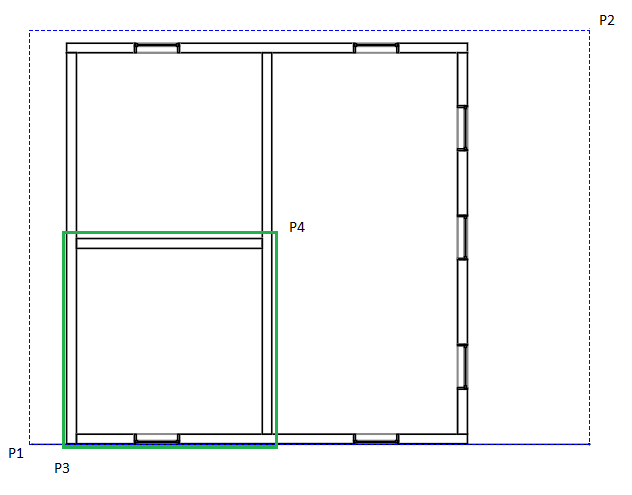

  3. 在圖面中,指定要分割之工程圖區域的第一個角 (P1)。
  4. 指定要分割之工程圖區域的對角 (P2)。
  5. 指定排列的第一個角 (P3)。
  6. 指定排列的對角 (P4)。
  7. 指定要從其開始分割矩形工程圖區域的點。例如,P3。
  8. 如有必要,請指定水平與垂直重疊。

存取方式

指令: BIMSplitDrawing

功能表:BIM > 工程圖 > 分割工程圖

功能區:BIM > 工程圖 > 分割工程圖
