收縮配合

在許多工程設計中都會遇到收縮配合。收縮配合是指將一物件套入略小的模穴內。

由於套入的界面會產生正向力，使得內側物件收縮而外側物件伸張。收縮或伸張量多寡取決於材料屬性及零組件的幾何而定。

為得到準確結果，重疊部分必須夠大而足以蓋過網格化所產生的近似值。例如，圓柱面或球形面的干涉部分應比界面處的較大直徑大 0.1%，才能獲得準確的結果。不過，對於靜態研究，請為稍大的干涉使用「大位移」選項。為大干涉問題使用非線性研究。
接觸面不限於圓柱面。

收縮配合係套用作為局部接觸條件。您可以使用接觸配對組 PropertyManager 中的收縮配合選項來定義收縮配合接觸條件。

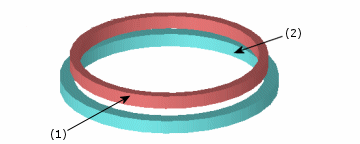

下圖說明兩個圓環之間的收縮配合接觸條件。 內側圓環的外徑略為大於外側圓環的內徑。 接觸條件係定義在內側圓環 (1) 的外側面與外側圓環 (2) 的內側面之間。

套用收縮配合接觸

您可以使用收縮配合 PropertyManager 中的接觸配對組選項來套用兩個物件之間的收縮配合接觸。

套用收縮配合接觸：

  1. 在 Simulation 研究樹狀結構中，用右鍵按一下連接，然後選擇接觸配對組。
    在組合件模型的靜態研究中，如果該模型使用不相容的網格，請選擇提高使用不相容網格接觸表面的精確度 (較慢)。
  2. 在 PropertyManager 中的類型之下，選擇收縮配合。
  3. 在圖面中，選擇組 1 圖元。所有的圖元都應屬於同一個零組件。
    所選圖元會出現在組 1 的面、邊線、頂點方塊 PM_faces_edges_vertices.gif 中。
  4. 選擇組 2 接觸面。所有的面都應屬於同一個零組件，但該零組件應有別於步驟 3 中所使用者。
    所選面會出現在組 2 的面方塊 PM_face.gif 中。
  5. 按一下 PM_OK.gif。
  6. 將模型網格化並執行研究。
