產生穿越 XYZ 點曲線

產生穿越 XYZ 點曲線︰

  1. 按一下「曲線」工具列上的曲線穿越 XYZ 點 ，或按一下插入 > 曲線 > 曲線穿越 XYZ 點。

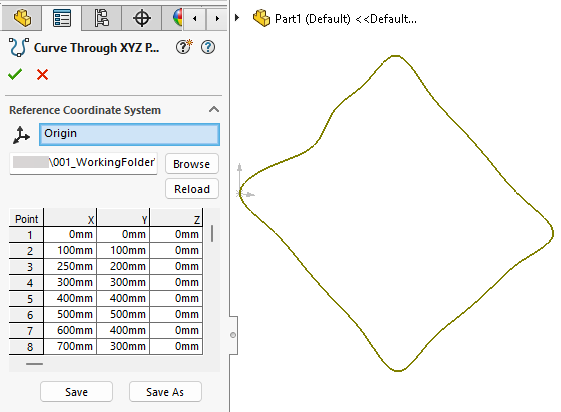

  2. 在 PropertyManager 中執行下列動作之一：
    • 連按兩下 X、Y 及 Z 座標欄的儲存格並在每個儲存格中輸入一個點座標，產生一組新的座標。(產生在草圖外的 X、Y 和 Z 座標相對於前基準面座標系統進行轉換)。
      點 欄上的數值定義了點連結的順序。
    • 按一下瀏覽，然後選擇 .sldcrv 或 .txt 檔案，將點放置在所選參考座標系統的空間中。

  3. 選擇性的: 按一下重新載入，根據對用於產生曲線的 .sldcrv 或 .txt 檔案所做的任何修改，來更新曲線。
  4. 按一下 以顯示曲線。
    曲線穿越 XYZ 點 圖示會顯示在 FeatureManager(特徵管理員) 中的曲線名稱旁邊。

使用穿越 XYZ 點曲線的秘訣

使用此工具的小秘訣：

開啟一個現存的曲線檔案。

按一下瀏覽並找到要開啟的曲線檔案。 您可以開啟 .sldcrv 檔案或與 .sldcrv 檔案使用相同格式的 .txt 檔案。 例如，您也可以用 Microsoft Excel 產生 3D 曲線，將其另存為 .txt 檔案，然後在 SOLIDWORKS 中開啟。 為曲線點使用文字編輯器或試算表應用程式來產生包含座標值的檔案。 此檔案的格式必須是三個欄位，以定位點 (tab) 或是空格分隔 X、Y、Z 座標的清單。 不要包括任何的欄表頭，例如 X、Y、及 Z 或額外的資料。

變更座標

在儲存格中連按兩下，並輸入新的值。（當您輸入值時，注意圖面中會顯示曲線的預覽。）

新增列

在最後一個編號列的下一列儲存格中連按兩下。

插入列

在點之下選擇一個數字，然後按一下插入。在您所選的列之上加入一個新的列。

刪除列

在點之下選擇一個數字，然後按下 Delete 鍵。

儲存曲線檔案

按一下儲存檔案或另存新檔，導覽到所想要的位置，然後指定檔案名稱。 如果不指定延伸檔名，SOLIDWORKS 應用程式會自動加入 .sldcrv 的延伸檔名。
