解除特徵 - 解除特徵完成

在零件及組合件中,您可以在個別的零件檔案中儲存較少細節的模型,或是另存為完整詳細版本的衍生模型組態。

開啟 Defeature PropertyManager解除特徵完成頁面:

  1. 按一下 Defeature (「工具」工具列),或工具 > Defeature
  2. 對於單一本體零件、多本體零件和組合件,在 PropertyManager 中選擇簡化幾何 方法或側影輪廓 (組合件 或零件 ) 方法。
    對於使用簡化幾何方法的單一本體零件,PropertyManager 會開啟至保留頁面。
  3. 按一下下一步 直至顯示解除特徵完成頁面。

您在 PropertyManager 選取的選項會儲存在原始模型。 解除特徵 會出現在 FeatureManager (特徵管理員) 設計樹狀結構中。 如果您選擇要將模型另存為個別的檔案,另存新檔對話方塊出現。

結果

選擇下列其中一個選項來管理結果:

另存為新文件 在個別的零件檔案中儲存較少細節的零件或組合件。 零件沒有參考原始零件或組合件。

對於側影輪廓方法,每個 defeature 群組的群組 資料夾會顯示在 FeatureManager (特徵管理員) 中。 如果您在定義群組時選擇在此步驟後合併群組,資料夾名稱會是已合併。 資料夾中包含簡化所產生之每個本體的特徵

對於簡化幾何方法,零件檔案具有 Defeatured1 特徵。

如果您指定在組合件中允許動作,模型會被儲存為組合件。 您在動作頁面中定義的每個群組,會以在較少細節組合件中的零組件。

選擇連結至原始以將解除特徵的模型連結至原始模型。 您可以用滑鼠右鍵按一下模型,並按一下外部參考以連結、解除鎖住或斷開外部參考。 請參閱鎖住及斷開外部參考資料

產生新的模型組態 將解除特徵儲存為模型組態。選擇包括頂層參考幾何來加入參考幾何 (僅組合件)。

為避免零組件上附加懸置的參考,請勿將解除特徵模型組態中的零組件變更為父模型組態,或將零組件從父模型組態變更為解除特徵模型模態。

可能懸置的參考包括附加的註記和尺寸。

當您選擇側影輪廓 方式時可使用。

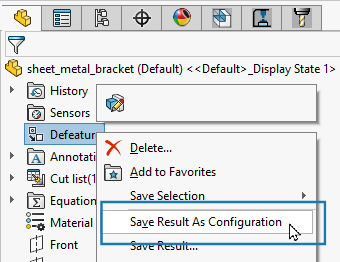

儲存設定供日後使用 在完整細節的原始模型中儲存 Defeature 選項。對零件:若您在產生 defeature 圖元後選擇此選項,您仍可將衍生的 defeature 儲存為模型組態。在 FeatureManager 設計樹狀結構中,以滑鼠右鍵按一下 Defeature 圖元,然後按一下將結果儲存為模型組態,以將衍生的 defeature 另存為模型組態。

在 FeatureManager (特徵管理員) 中,您可以用滑鼠右鍵按一下 DeFeature ,再按一下編輯特徵 儲存結果儲存結果與連結,或刪除
