邊線-凸緣 PropertyManager

要顯示此 PropertyManager︰

在鈑金零件中，按一下邊線凸緣 (「鈑金」工具列)。

接受數值輸入的一些欄位可讓您輸入 = (等號) 並從下拉式清單中選擇整體變數、函數與檔案屬性，來產生數學關係式。請參閱數學關係式的直接輸入。

凸緣參數

邊線 在圖面中選擇邊線。
要在多本體鈑金零件中合併本體，請僅選擇一條邊線。
  邊線凸緣輪廓 編輯輪廓的草圖。
  使用預設半徑(U) 選擇或清除。
  使用量規表格 (只有在已為零件選擇了鈑金量規表格時可用) 選擇或清除。
彎折半徑 當使用預設半徑及使用量規表格被清除時設定一個值。
縫隙距離 設定一個值。

角度

凸緣角度 設定一個值。如果您為凸緣長度選擇至邊線並合併，以在一個多本體零件中合併兩個本體，角度會被鎖住。按一下 來解除鎖住並變更它。
選擇面 選擇一個面來設定相對於凸緣角度的平行或垂直限制條件。
  垂直於面 設定邊線凸緣垂直於在選擇面中的面。
  平行於面 設定邊線凸緣平行於在選擇面中的面。

凸緣長度

長度終止條件 選擇以下之一︰

給定深度

根據您指定的長度及方向產生邊線凸緣。

  • 長度
  • 反轉方向 。變更邊線凸緣的方向。

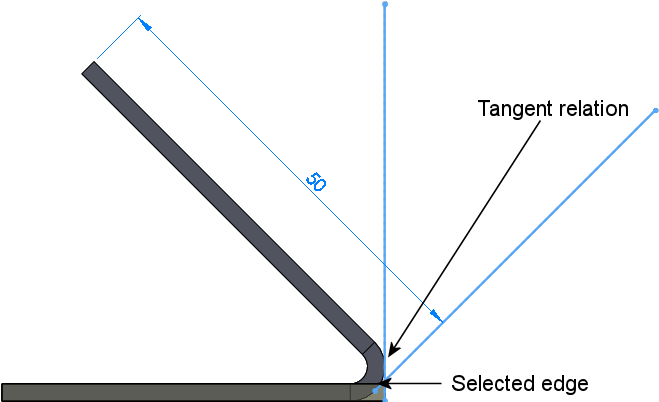

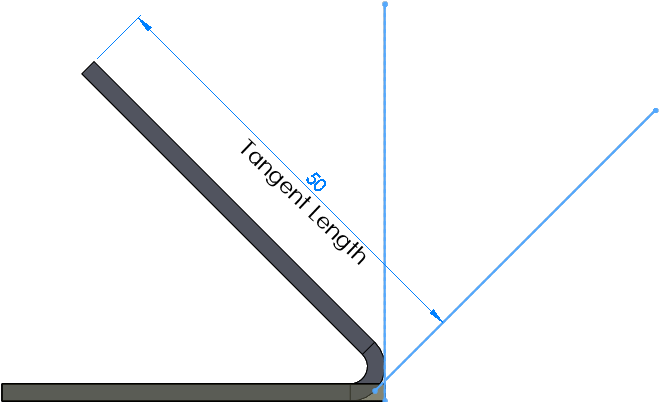

  • 外側虛擬交角 、內側虛擬交角 、相切彎折 。指定測量的原點。虛擬交角是在兩個草圖圖元的虛擬交點處產生一草圖點 (請參考產生虛擬交角)。相切彎折選項對大於 90º 的彎折有效，並可讓您使用凸緣的相切長度作為長度計算的基礎。您可以輸入相切長度而不需使用其他的計算。

成形至一頂點

產生邊線凸緣直達您在圖面中選擇的頂點 。您可以產生垂直於凸緣平面或平行於基材凸緣的邊線凸緣。

垂直於凸緣平面

所選的頂點與邊線凸緣的端面重合。

平行於基材凸緣

所選的頂點會穿過平行於基材凸緣面的平面。

垂直於凸緣平面。紅色的頂點與邊線凸緣的端面重合。(為清楚起見，顯示草圖線。)
平行於基材凸緣。紅色的頂點穿過平行於基材凸緣面的平面。(為清楚起見，顯示草圖線。)

至邊線並合併

在多本體零件中，將所選的邊線與另一本體的平行邊線合併。在第二個本體上選擇一個成形至的參考邊線。

外側虛擬交角 、內側虛擬交角

指定量測的原點。

選擇一個成形至的參考邊線

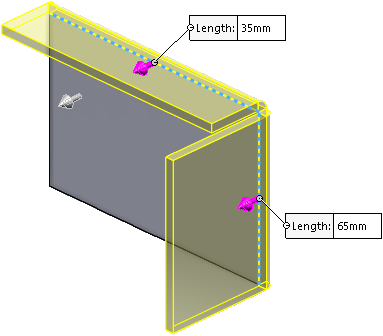

多個長度凸緣 以不同長度產生凸緣。
您可以在 PropertyManager 或圖面中指定長度 。

凸緣位置

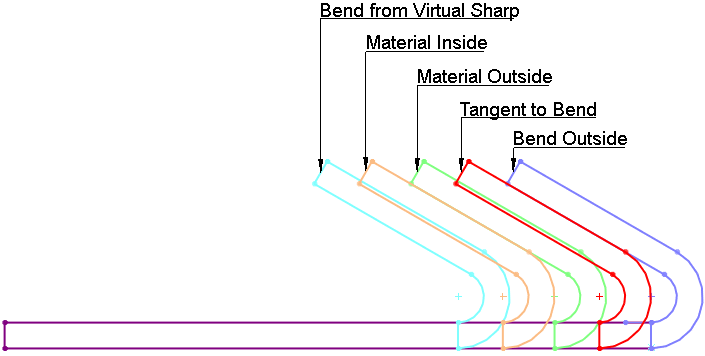

  彎折位置 選擇以下之一︰

材料內

材料外

彎折向外

從虛擬交角而來的彎折。

與彎折相切

對所有的凸緣長度選項及大於 90º 的彎折有效。凸緣位置將一律相切於附加至所選邊線的邊面，而凸緣長度將一律維持相同的長度。

  修剪鄰近彎折 移除鄰近彎折中的額外材料。當斜接凸緣的其中一個彎折接觸到現有彎折時，會出現額外的材料。修剪鄰近彎折的除料大小是自動的，無法編輯。
此為邊線凸緣特徵的預覽。藍色預覽的彎折區域接觸到 L 形基材凸緣的彎折。
已清除修剪鄰近彎折時的結果。 已選擇修剪鄰近彎折時的結果。
  偏移 選擇以從鈑金本體偏移凸緣。
  偏移終止條件 為 偏移終止型態 選擇一個項目。
反轉方向(R) 變更偏移的方向。
偏移距離 設定一個值。

自訂彎折裕度

選擇來設定一個彎折裕度類型，並設定彎折裕度的值。

自訂離隙類型

選擇 自訂離隙類型 來加入離隙切割，然後選擇離隙切割的類型。

若離隙類型為：
  • 矩形或圓端，且您選擇使用離隙比例，請為比例設定一個值。
  • 矩形或圓端，且您清除使用離隙比例，請為離隙寬度 及離隙深度 設定值。
  • 撕裂，選擇裂口 或延伸 。
