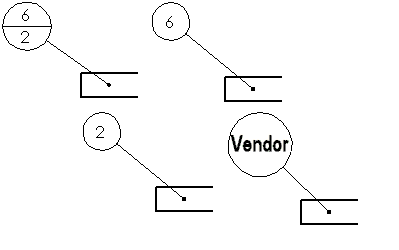

文件屬性 - 零件號球 您可以為零件號球註記指定文件層級的草稿設定。您可以在 PropertyManager 中取代這些設定。適用於所有文件類型。 開啟這個頁面： 開啟工程圖時，按一下選項 (「標準」工具列)，選擇文件屬性標籤，然後選擇註記 > 零件號球。 整體草稿標準 整體草稿標準 繼承自所選的草稿標準頁面設定。 基本零件號球標準 基本零件號球標準 選擇一種標準： ANSI ISO DIN JIS BSI GOST GB 導線樣式 導線樣式 選擇： 一個樣式。 導線粗細 選擇： 一種粗細或是選擇自訂大小然後輸入粗細。 框架樣式 框架樣式 設定環繞文字的形狀。 框架粗細 選擇： 一種粗細或是選擇自訂大小然後輸入粗細。 文字 字型 按一下以修改字型。 上 如果是剖半圓形零件號球的上半部，或所有其他的零件號球類型，請選擇： 文字 項目編號 數量 自訂屬性 上方套用於單一及堆疊的零件號球。 下 如果是剖半圓形零件號球的下半部，請選擇： 文字 品項編號 數量 自訂屬性 導線顯示 導線顯示 選擇︰ 直線(R) 彎折線。 在與文字對正的導線中插入一水平彎折。 選擇下列之一： 使用文件的導線長度 從註記頁面的設定中導出導線長度。 導線長度。 讓您輸入導線未彎折部分的長度。 Spline VDA 圖層 圖層 選取一個圖層。 您必須先為工程圖產生圖層，然後才能選擇它們作為文件屬性。 您必須在工程圖視圖文件中為圖層選擇根據標準 (「圖層」工具列) 才能套用這些圖層設定。 單一零件號球 樣式 選擇無將會顯示無邊框的零件號球，或選擇一個零件號球形狀。 預設值為圓形 圓形 三角形 六角形 方塊形 菱形 五角形 剖半圓形 旗標 - 五邊形 旗標 - 三角形 底線 I 形 方圓形 檢查 無 大小(Z) 選擇一個大小（特定的字元數），緊靠密合（自動調整配合文字），或自訂大小（您可以設定零件號球的大小）。 堆疊式零件號球 樣式 選擇一個零件號球的形狀。 大小(Z) 選擇一個大小（特定的字元數），緊靠密合（自動調整配合文字），或自訂大小（設定零件號球的大小）。 自動零件號球配置 選擇配置： 正方形 下 左邊 環形 回到最上方 右邊 方形配置 上層主題文件屬性 - 註記 文件屬性 - 位置標示 文件屬性 - 基準 文件屬性 - 幾何公差 文件屬性 - 註解 文件屬性 - 修訂版雲 文件屬性 - 表面加工 文件屬性 - 熔接符號 圖層 零件號球
