輔助視圖及工程圖頁

您可將輔助視圖和剖面視圖設為與工程圖頁正交對正。

用右鍵按一下工程視圖，然後按一下對正工程視圖 > 順時針水平對正圖頁或逆時針水平對正圖頁。

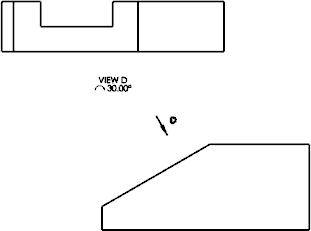

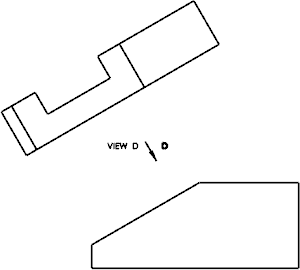

在對正圖頁之前 在順時針對正圖頁之後
auxiliary_view_before_align.png auxiliary_view_after_align.png
