榫頭與榫孔

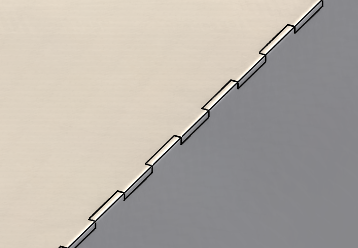

榫頭與榫孔特徵會在一個本體上建立榫頭並在另一個本體上建立榫孔 (鑽孔)，以互鎖這兩個本體。 您可以指定榫頭與榫孔的樣式以及要如何沿著所選的圖元分佈。

榫頭與榫孔讓零件更容易熔接在一起，而且由於可以互鎖數個鈑金零件，更能大幅減少建造複雜固定物的需求。 除了鈑金零件，此特徵也可以用在所有零件。 您可以在單一本體、多本體及組合件關聯中的零件中使用此特徵。

在您選擇鈑金零件中的榫頭邊線後，SOLIDWORKS^® 會自動選擇垂直於邊線的狹槽面以簡化流程。針對非鈑金零件，您需要為榫孔選擇相配的面。邊線必須是線性，面可以是平面或圓柱面，不過邊線和面不一定要接觸。如果面為圓柱形，則只能有一個本體。不支援多個本體。

如果您有兩個本體的非相交區域，則榫頭與榫孔特徵僅會套用至相交區域。
