熔接輪廓的預設位置為 C:\ProgramData\SOLIDWORKS\SOLIDWORKSversion\weldment
profiles。
在熔接輪廓資料夾中的子資料夾結構決定了結構成員 PropertyManager 中顯示的選擇。
PropertyManager 中的
選擇和相對應的檔案 Explorer 資料夾及檔案結構設定如下：
-
home 資料夾。包含一或多個標準資料夾。在下面的範例中，熔接輪廓是首頁資料夾，其中包含九個標準資料夾，例如 ansi、ansi inch 與 iso。在 PropertyManager 中，每個標準資料夾的名稱都會在標準中顯示為選擇。
- 標準資料。包含一或多個類型設定的特徵庫零件，例如 角鐵、c 形槽和管路。在 PropertyManager 中選擇了標準之後，特徵庫零件的名稱會出現在類型中。
- 類型特徵庫零件。包含特徵庫零件的一或多個模型組態。在 PropertyManager 中選擇了類型之後，特徵庫零件的模型組態名稱會出現在大小中。

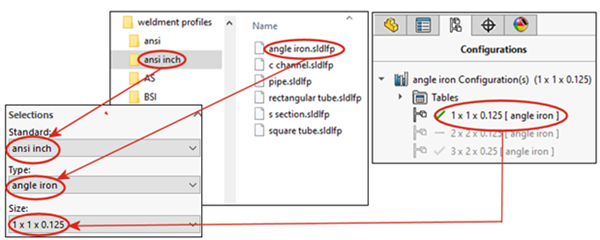

結構成員 PropertyManager 及檔案 Explorer：
