您可以從單一本體熔接或結構成員的 CostingManager 中檢視 Costing 工具分門別類顯示的必要操作,並修改各項操作。
要顯示單一本體熔接或結構成員的熔接 CostingManager:
- 在熔接中,按一下 Costing
(「工具」工具列或 CommandManager 上的「評估」標籤),或。
- 如果軟體沒有自動計算成本估計,請在 Costing 工作窗格中選擇選項以估計零件成本。
- 選擇 SOLIDWORKS 軟體視窗左側的「CostingManager」標籤。
自訂操作
|
加入自訂操作
|
讓您在 Machining 範本中產生其他操作以加入成本計算。 |
成本/時間顯示
|
顯示成本
|
顯示每項操作製造零件的成本。 |
|
顯示時間
|
顯示每項操作製造零件所需的時間。 |
結束除料
結束除料
資料夾包含結構成員個别的結束除料。
銑削操作
銑削操作
資料夾包含凹陷、面及導角銑削等操作。
銑削操作是使用材質移除率 (MRR) 進行計算。 展開銑削操作
資料夾並將游標停放在銑削操作上,以查看成本計算的結果。 選擇一項銑削操作,以強調顯示模型中的幾何。

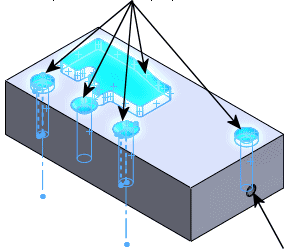

當您將 Costing 工具套用至由圖塊或圓柱原料類型加工的零件時,軟體會計算原料與實際零件之間的差異,但不包括例如孔與凹陷特徵等加工特徵。 此差異會建立體積
特徵,其有助於計算所需銑削操作的零件成本。
未特別說明的任何加工體積即被視為體積
特徵。 體積

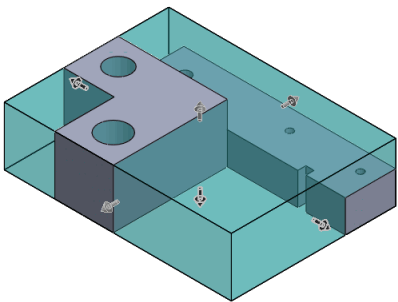

特徵會計算為原料本體體積 - (成本本體體積 + 加工特徵體積)。
體積

特徵可說明由圖塊或圓柱加工零件的成本。 加工零件的成本包括以下內容:
從原料本體中移除以產生零件的材料體積可定義
體積

特徵。
Costing 工具可計算體積
特徵在加工零件的總成本中所佔的比例。
您可以變更用來產生體積
特徵以調整成本的工具。 您可以在體積
特徵上按右鍵,然後變更工具以修改成本計算。 您也可使體積 /> 特徵顯示在無指定成本
資料夾中。![]()
鑽孔操作
鑽孔操作
資料夾包含產生鑽孔所需的鑽孔和螺絲攻操作。 軟體會從 Machining 範本中選擇適當的鑽孔和螺絲攻大小,使零件有最適當的鑽孔。 如果範本中沒有適當的鑽孔和螺絲攻大小,便會出現警告圖示
。 您可以透過編輯 Machining 範本並加入適當的鑽孔和螺絲攻大小來更正警告。
鑽孔操作是使用鑽孔和螺絲攻適用的材質移除率 (MRR) 進行計算。 展開鑽孔操作
資料夾並將游標停放在鑽孔操作上,以查看成本計算的結果。 選擇一項鑽孔操作,以強調顯示模型中的幾何。
自訂操作
自訂操作
資料夾包含 Costing 工具無法自動辨識的所有操作。 自訂操作成本可以計算為與整個零件、零件重量、特定零件表面、零件邊線、單一行程操作或時間相關的成本。
例如,如果要塗彩零件,您可以指定要塗彩整個零件或零件特定面的成本。 如果您要塗彩特定面,請加入單位面積的成本,例如塗彩零件每平方英吋所需的金額。
您可以在 Machining 範本中設定自訂操作,然後自動或手動套用那些操作。
您也可以透過在 Costing Manager 中按一下加入自訂操作
來產生自訂操作,無須編輯範本。 請參閱機械加工零件的自訂操作。
資料夾中的每個項目都有您所選的操作名稱和選擇類型。
您可以將游標停放在自訂操作上,以查看用於計算成本的數學關係式。
特徵庫
特徵庫
資料夾包含零件中的所有特徵庫。 每個項目的成本是以 Machining 範本中所定義的每個特徵的成本計算。
您可以將游標停放在特徵庫
上,以查看用於計算成本的數學關係式。
無指定成本
無指定成本

資料夾包含具有以下情形的特徵:
- Costing 工具無法辨識
- 未在 Machining 範本中定義
- 成本為零
如果您將某個特徵的成本設定為零,該特徵便會移至此資料夾。 如果您指定成本給無指定成本
資料夾中的特徵,該特徵便會移至適當的資料夾,並以斜體顯示且標註星號以表示取代。 如果您指定成本的特徵不是切割路徑、銑削操作、鑽孔操作或特徵庫,那麼軟體便會將該特徵指定至自訂操作
資料夾。
