建立 Defeature 規則集

您可以使用 Defeature 規則集來簡化模型。

若要建立 Defeature 規則集:
  1. 開啟模型,然後按一下 Defeature (「工具」工具列) 或 工具 > Defeature
  2. 在 PropertyManager 中,選擇側影輪廓
  3. 按一下下一步
  4. 將 Defeature 規則套用至組合件下,按一下編輯規則

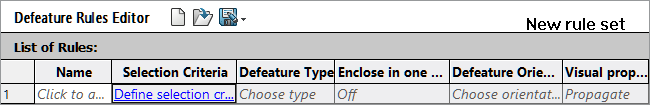

  5. Defeature 規則編輯器對話方塊的名稱下,輸入名稱。

  6. 選擇準則下,按一下定義選擇準則

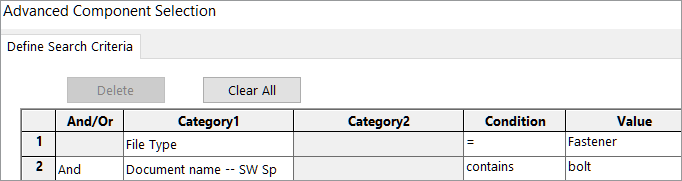

  7. 進階零組件選取對話方塊中,選擇搜尋準則。

    例如,搜尋檔案名稱包含螺栓的扣件。

  8. Defeature 規則編輯器對話方塊中,指定 Defeature 類型Defeature 方位
    對於每個規則,必須填入名稱選擇準則Defeature 類型Defeature 方位

  9. 選用:按一下儲存 ,將規則儲存為 Defeature 規則集 .slddrs
  10. Defeature 規則編輯器對話方塊中,按一下確定以返回 PropertyManager。

    將 Defeature 規則套用至組合件下,規則狀態為等候處理中

  11. 按一下套用

    在 SOLIDWORKS® 套用規則至模型後,狀態會變更為完成 (x/y 本體 OK)

  12. 選用:按一下儲存記錄,將結果儲存至記錄檔。

    開啟記錄檔時,您會看到已解除特徵的零組件清單及解除特徵狀態。

    Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM

    ### Rule: Fasteners - bolts ###
    Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
    Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
    Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
    Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
    Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
    Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
    Rule complete: 6 OK, 0 Failed
