細部圖圓樣式

下方的表格顯示不同選項對原始父視圖的影響。所有的影像都是以 ISO 為標準的。

原始的父視圖：


樣式 圓 使用者設定檔

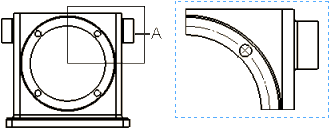

根據標準 detail_per_std_circle.gif detail_per_std_profile.gif

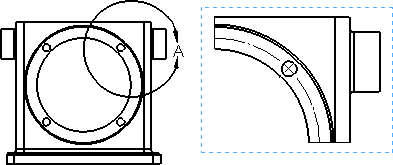

斷裂圓框 detail_broken_circle.gif 無法使用

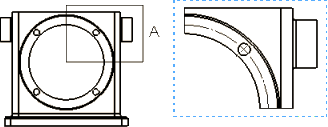

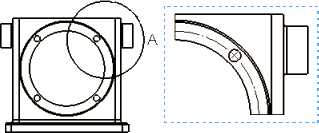

有導線 detail_w_leader_circle.gif detail_w_leader_profile.gif

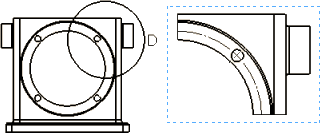

無導線 detail_no_leader_circle.gif detail_no_leader_profile.gif

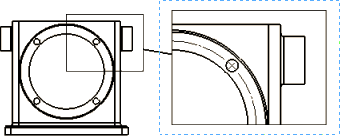

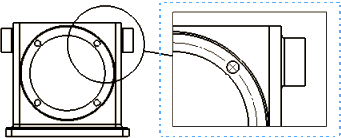

連接 detail_connected_circle.gif detail_connected_profile.gif
