展開鈑金彎折

您可以用下列方式展開鈑金零件中的彎折：

  • 在 平板型式1 特徵存在、恢復抑制 平板型式1 時展開整個零件，或按一下「鈑金」工具列上的 展開 Tool_Flatten_Sheet_Metal.gif。
    依預設，當您恢復平板型式1的抑制時，彎折線會顯示。如要隱藏彎折線，請將平板型式1 展開，用右鍵按一下彎折線，然後選擇隱藏。
    當您以此種方式展開整個零件時，會套用角落的修補已產生整齊平板的鈑金零件。
  • 在 加工-彎折1 特徵存在、抑制 加工-彎折1 時展開整個零件，或按一下「鈑金」工具列上的 展開 Tool_Flatten_Sheet_Metal.gif。
  • 要展開一個或多個單獨的彎折，請加入 展開 Tool_Unfold_Sheet_Metal.gif 特徵。
    為了獲得較佳的系統效能，請只展開執行目前工作所需的彎折。例如，當您加入除料至一彎折上時，請只展開該彎折。

使用角落處理

當您恢復平板型式特徵的抑制來展開整個鈑金零件時，會自動套用角落處理以產生整齊平板的鈑金零件。角落處理被套用，因此用來製造生產的平板型式是正確的。

角落處理只適用展平狀態。此即平板型式幾何與展開幾何的不同。如果取消抑制 FeatureManager(特徵管理員) 中的平板型式，幾何會與使用展開工具展開鈑金零件的彎折不同。

原始模型

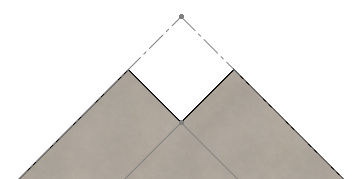

未使用角落處理的展平模型 套用角落處理的平板模型

關閉角落處理：

  1. 在 FeatureManager(特徵管理員)中的平板-型式1 上按右鍵，然後選擇編輯定義。
  2. 在 PropertyManager 中，清除角落處理。
