寬度結合

寬度結合會限制兩個平坦面之間的標籤。

寬度參考可以包括：

• 兩個相互平行的平坦面
• 兩個不相互平行的平坦面 (含有或不含拔模)
• 一個圓柱面或軸

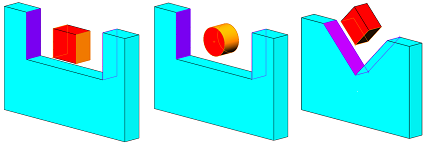

範例：

加入寬度結合︰

1. 按一下結合 (「組合件」工具列)，或插入 > 結合。
2. 在進階標籤上，按一下寬度 。
3. 在結合選擇之下：
   1. 為寬度選擇 1 選擇兩個平坦面，或一個圓柱面或軸。
   2. 為寬度選擇 2 選擇兩個平坦面，或一個圓柱面或軸。
4. 在結合類型下選擇限制：

   選項	敘述
   置中	將薄板頁置於溝槽寬度的正中間。 如果寬度選擇的距離相等，則只有置中限制可用。
   自由	將零組件在相對於零組件的所選面或平面限制內自由移動。
   標註尺寸	指定從一組選擇面或平面到最接近之相對面或平面的距離或角度尺寸。
   百分比	根據百分比數值尺寸，來設定從一組選擇組至其他選擇組中心的距離或角度。

5. 按一下 。
   零組件會對正，使薄板頁在溝槽面之間結合。 薄板頁可以沿著溝槽的中心基準面平移，並繞著垂直於中心基準面的軸旋轉。 寬度結合會阻止薄板頁從一邊平移或旋轉至另一邊。
