結合本體 - 減除

在多本體零件中,您可以從另一個本體中減除一個或多個本體。

您只能結合一個多本體零件檔案中包含的本體。您無法結合兩個單獨的零件。但是您可使用插入零件將一個零件置於另一個零件檔案內,以建立多本體零件。然後您可以在多本體零件上使用結合

要減除本體:

  1. 按一下結合 (「特徵」工具列),或插入 > 特徵 > 結合
  2. 在 PropertyManager 中的操作類型之下,選擇減除
  3. 主要本體選擇要保留的本體。

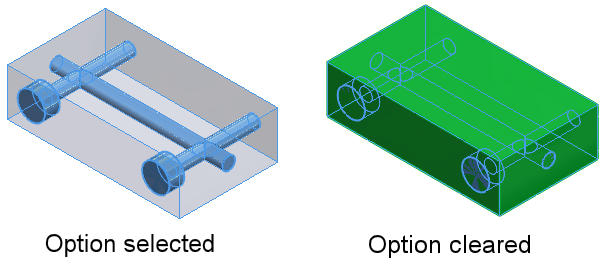

    您可在圖面或 FeatureManager(特徵管理員) 中的實體本體 資料夾內選擇本體。您可以選擇使主要本體為透明,以協助您選擇減除之本體,若為不透明主要本體可能會不易選擇。

  4. 減除之本體之下,選擇您要移除其材料的本體。
  5. 按一下顯示預覽來預覽特徵。
  6. 按一下
