產生幾何公差符號

當您產生幾何公差符號時，您可在圖面中直接作業，介面會在您依儲存格建立特徵控制框架時導引您作業。

您可透過儲存格特定文意感應功能表和螢幕控制點，建立複雜特徵控制框架，並專注於框架本身而非個別的對話方塊。

本影片示範如何使用控制點和特徵控制框架來建立幾何公差符號。

若要產生幾何公差符號：

1. 執行下列操作之一：
   • 如果是零件，按一下幾何公差 (MBD 尺寸工具列) 或 工具 > MBD 尺寸 > 幾何公差 。請參考零件的 DimXpert 概要。
   • 如果是工程圖，按一下幾何公差 (「註記」工具列) 或插入 > 註記 > 幾何公差。
2. 在圖面中，按一下以放置符號。

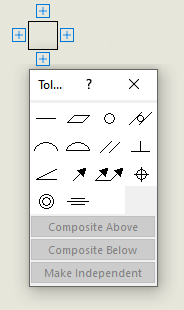

   隨即顯示具有控制點的特徵控制框架，且周圍會出現容錯對話方塊。


3. 在公差對話方塊及幾何公差 PropertyManager 中指定選項。


4. 按一下特徵控制框架周圍的任何控制點 ，即可新增更多內容。


   視控制點的位置而定，其他可用的選項包括：

   • 基準 。 加入第一、第二及第三基準的基準名稱及材料狀況符號。


   • 指標。 可讓您新增邊框、公差及基準參考，以建立公差區域或區域的方位。
   • 新框架。 產生其他的框架。


   • 在框架之下。 在框架之下加入文字。


   • 介於 如果公差值是套用到兩點或兩個圖元間，請指定點的標籤。


   • 來源-目的。 如果公差值是從某個點或圖元套用到另一個點或圖元，請指定點的標籤。


   • 個別需求。 在符號上加入 SEP REQT 標籤。


   • 文字方塊。 可讓您為符號新增文字。
5. 按一下。
