顯示表面曲率梳形

表面曲率梳形工具會顯示模型表面上不同位置的曲率梳形。

1. 按一下檢視 > 顯示 > 表面曲率梳形或按一下表面曲率梳形 (「檢視」工具列)。
2. 要顯示特定面的表面曲率梳形：
   1. 在顯示之下，按一下持續。
   2. 在表面曲率梳形 PropertyManager 中，對於面，選擇一個或多個模型彎曲的面來進行分析。
   3. 在曲率顯示之下，按一下網格預覽和曲率梳形。
   4. 在曲率顯示之下，按一下曲率梳形。

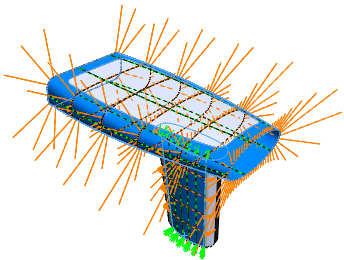

   梳形會出現在圖面中，表示鄰接面的曲率。

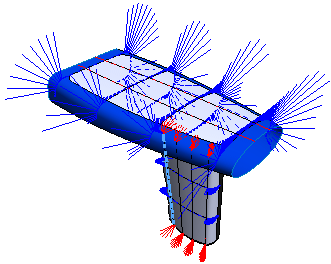

3. 要修改梳形顯示，請提高或降低網格密度、比例 (梳形長度) 及密度 (梳形頻率)。
   您也可以修改每個方向的色彩。

4. 要在圖面中顯示特定點的曲率資料：
   1. 在顯示之下，選擇動態。
   2. 在曲率顯示之下，設定比例和密度。
   3. 將滑鼠移動至圖面中的模型上。

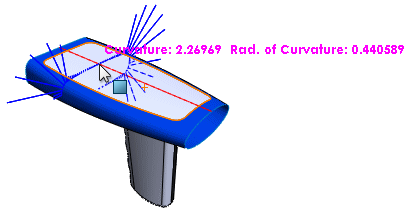

   表面曲率梳形及曲率資料會出現在您在圖面中選擇的位置。
