量測本體的投影表面積

您可以量測本體、面與零組件的投影表面積。選擇必須是實體或曲面本體。

投影表面積在設計塑膠零件的模具時非常實用。結合起模方向，投影表面積可協助您計算零件成本與機器噸位。

若要量測模型的投影表面積：

  1. 按一下量測 (「工具」工具列) 或工具 > 評估 > 量測。
  2. 選擇模型的實體或曲面本體、面或零組件。

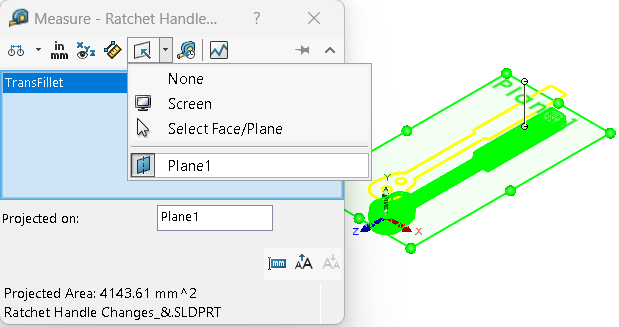

  3. 在對話方塊的投影於 中，按一下選擇面/基準面，然後選擇要將本體、面或零組件投影至的平坦面。
    軟體會將選擇的側影輪廓投影到所選平坦面上，並計算投影面積。
    在對話方塊中，投影面積會顯示本體、面與零組件投影表面積的值。
