預覽及移除區域

此範例會引導您使用相交工具的預覽選項。

若要使用相交工具來移除區域：

  1. 使用一個開啟的零件，按一下相交 (「特徵」工具列)，或插入 > 特徵 > 相交。
  2. 在 PropertyManager 中執行下列操作：
    1. 從快顯 FeatureManager(特徵管理員) 設計樹狀結構中，針對要相交的實體、曲面或平面選擇薄殼1、填料-伸長1 和填料-伸長2。
    2. 按一下兩種都産生，然後按一下相交。
    軟體會填入區域清單。
  3. 在預覽選項之下，按一下顯示包括與排除的區域。

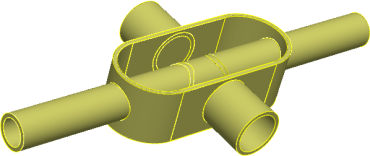

  4. 在圖面中，選擇內部管路。

    強調顯示的管路會從預覽中移除。 區域清單也會一併選擇相對應於管路的區域。

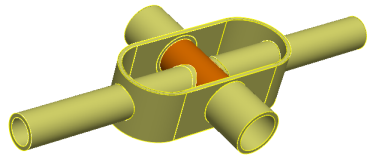

  5. 在區域清單中，選擇區域 14 與區域 15。

    管路會在預覽中強調顯示。

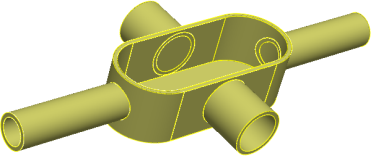

  6. 在圖面中，選擇薄殼內的所有管路，直到其在預覽中消失。

  7. 在 PropertyManager 中的預覽選項之下，按一下 顯示排除的區域。

  8. 按一下顯示包括與排除的區域。

  9. 按一下互補選擇。

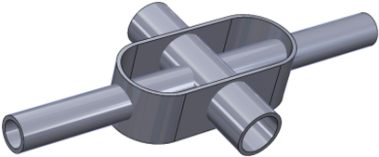

  10. 按一下 。
