依序重新排序使用零件號球註記產生的零件號球

若要依序重新排序使用零件號球註記產生的零件號球：

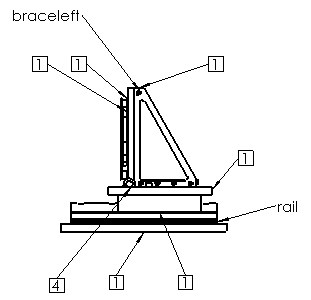

  1. 在包含使用零件號球產生的零件號球的工程視圖中，按一下 插入 > 註記 > 自動零件號球 。 本範例包含 4 個含有項次編號的零件號球及 2 個含有零件編號 (BOM) 的零件號球。
  2. 在自動零件號球 PropertyManager 中的編輯零件號球中：
    • 選擇取代零件號球來刪除以項次編號作為其零件號球文字的所有零件號球，並依照自動零件號球 PropertyManager 所指定的方式插入零件號球。
    • 選擇重新排序現有的零件號球來修改現有零件號球的排序。
  3. 如果您選擇取代零件號球，您可以指定任何一個自動零件號球參數。 在本範例的零件號球設定中，樣式為方形，零件號球文字為數量。 會移除含有項次編號的零件號球，含有其他零件號球文字的零件號球會保留下來，並會插入所有自動零件號球。
  4. 如果您選擇重新排序現有的零件號球，則只能修改項次編號中的參數，包括起始於與增量，而且您可以指定根據組合件順序或依序排序。 在本範例中，起始於為 1，增量為 1。
  5. 按一下 PM_OK.gif。
若要依序排列零件號球，工程圖中必須要有零件表。
