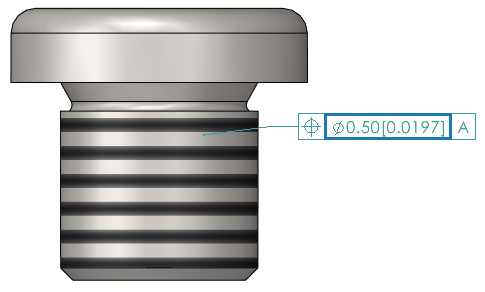

在幾何公差符號中顯示雙重單位尺寸

產生幾何公差符號時可以顯示雙重單位尺寸。

雙重單位尺寸會在單一尺寸內顯示兩組值，例如英吋和公釐。

若要在幾何公差符號中顯示雙重單位尺寸：

  1. 在零件或工程圖中，按一下幾何公差 (MBD Dimension 工具列)。
  2. 在圖面中，按一下以放置符號。
  3. 在公差對話方塊中，選擇範圍。
  4. 在公差對話方塊中，選擇顯示雙重單位尺寸。
  5. 在幾何公差 PropertyManager 中，按一下 。
