為狹槽產生兩個分開的位置公差

您可以為狹槽產生兩個分開的位置公差。

1. 按一下大小尺寸 (「MBD 尺寸」工具列) 或工具 > MBD 尺寸 > 大小尺寸。
2. 按一下狹槽長度的邊線，然後在圖面中按一下以放置尺寸。
3. 按一下。
4. 套用幾何公差和位置公差，然後在圖面中按一下以放置公差。
5. 按一下。
6. 按一下大小尺寸 (「MBD 尺寸」工具列) 或工具 > MBD 尺寸 > 大小尺寸。
7. 按一下狹槽寬度的邊線，然後在圖面中按一下以放置尺寸。
8. 按一下。

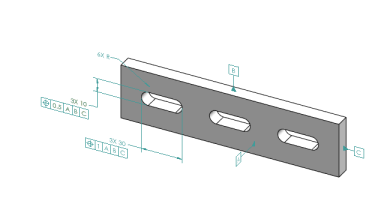

9. 若要選擇要套用至特徵的尺寸類型，例如圖例中的「6XR」，請參閱使用尺寸 PropertyManager。
