車削特徵的自動特徵辨識

選項可用於使用自動特徵辨識 (AFR) 來辨識車削特徵。

在之前的版本中，當您將 AFR 與 Extract Machinable Features (EMF) 工具搭配使用時，SOLIDWORKS CAM 會辨識模型中的所有車削特徵。您無法控制要辨識的特徵類型。

指定這些選項：
  1. 按一下工具 > SOLIDWORKS CAM > 選項。

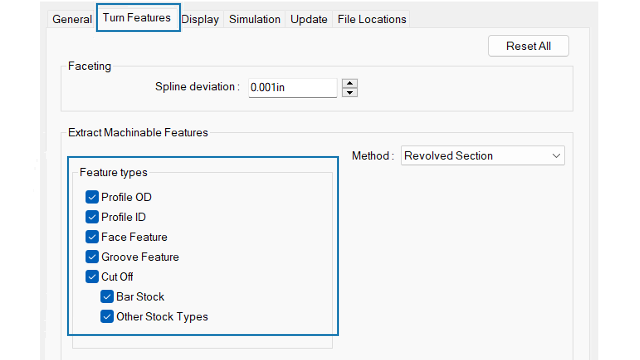

  2. 在對話方塊之車削特徵標籤上的提取可加工特徵下，指定特徵類型選項。
    選項 說明
    輪廓外徑 透過 Extract Machinable Features 工具辨識使用中零件中的輪廓外徑。
    輪廓內徑 透過 Extract Machinable Features 工具辨識使用中零件中的輪廓內徑。
    面特徵 根據素材類型辨識面特徵：
    • 圓棒素材。辨識零件模型開始時的單一面特徵。
    • 圓棒素材以外的任何素材類型。辨識：
      • 零件模型開始時的面特徵。(這些特徵會顯示在與其他已辨識車削特徵相同的車削設定下。)
      • 零件模型結束時的面特徵。(這些特徵會顯示在反轉的車削設定下。)

    清除後，軟體不會在車削設定下產生面特徵。您可以使用「交互特徵辨識」來新增面特徵。
    溝槽特徵 透過 Extract Machinable Features 工具辨識使用中零件中的溝槽特徵。
    切斷 辨識指定的切斷特徵類型：
    • 圓棒素材。如果素材類型為圓棒素材，會將相同車削設定下的「切斷」特徵辨識為其他已辨識特徵。
    • 其他素材類型。如果素材類型為圓棒以外的任何類型，會將相同車削設定下的「切斷」特徵辨識為其他已辨識特徵。
