「圖塊結構」選單可協助您視覺化、管理及瀏覽複雜的圖塊階層。該選單可增強設計和繪圖工作的效率與組織。

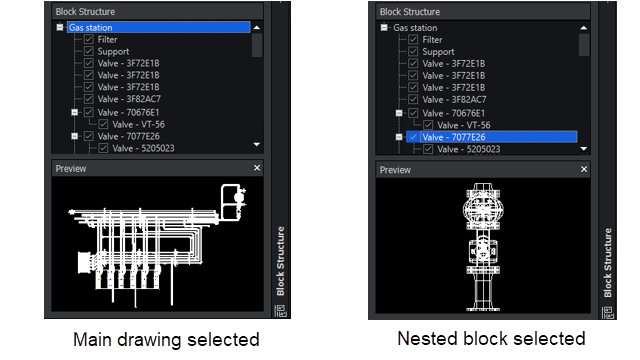

圖塊結構是產生階層之嵌套圖塊的排列方式。「圖塊結構」選單顯示了嵌套圖塊結構，並提供讓您管理圖塊的方式。
選單提供下列優點：
- 階層視覺化。處理具有較多嵌套圖塊的大型及複雜設計時，這很有幫助。
- 取得工程圖中圖塊組織的結構化視圖。
- 為所選圖塊副本顯示圖塊結構的視覺呈現方式。
- 協助產生及管理階層圖塊結構。
- 強調顯示主要圖塊或父圖塊內的嵌套圖塊。圖塊可作為數個父圖塊內的嵌套圖塊使用。選單會將圖塊顯示為所有相關父圖塊結構內的嵌套元素。
- 對於嵌套內嵌套圖塊結構的支援。
- 摺疊或展開圖塊結構。
- 控制所顯示的詳細程度。
- 在圖面中顯示或隱藏個別圖塊副本。
- 管理結構內特定圖塊的可見性。
- 圖塊管理。增強式組織可確保 CAD 工程圖保持一致及更容易處理。
- 直接從選單中存取及編輯嵌套圖塊，在圖塊包含其他嵌套圖塊時簡化編輯流程。例如，嵌套在牆壁圖塊內的窗戶圖塊。
- 將圖塊從工程圖的一個區域複製並貼上到其他位置，並保持階層結構。這可以簡化重複使用設計元素及維持工程圖中一致性的流程。
- 在選單內重新命名、分組、組織或刪除圖塊。
- 將圖塊嵌套至工程圖中的另一個圖塊內。
- 導覽。這可以讓您更輕鬆地尋找及編輯設計內的特定元素，進而節省時間與精力。
- 透過在選單中選擇圖塊來瀏覽工程圖。
- 在複雜的圖塊結構內尋找及聚焦於特殊元素。
- 在圖面中拉近放大個別圖塊副本。
開啟「圖塊結構」選單：
- 在功能區上，按一下。
- 在功能表上，按一下。
- 在指令視窗中輸入 BLOCKSTRUCTURE。
