建構直線 (2025 SP3)

您可以使用 AM_CONSTLINES 指令，在工程圖中提供建立建構直線的完整解決方案。

建構直線是設計過程中的參考導引，可協助對齊、定位及配置物件。這有助於簡化複雜的設計任務、提升精準度並改善工作流程效率。此功能提供多種類型的建構直線，包括射線、Xline 以及環狀線。

建構直線可讓您：
  • 建立向一個方向或兩個方向延伸至無限遠的線條，或建立用於參考彎曲幾何的環狀建構直線。
  • 可抓取至關鍵點 (例如交點或中點)，以確保精準放置物件。
  • 自動將建構直線放置於專用圖層 (AM_CL)，您可以自訂、鎖定或凍結該圖層以便更好地管理。
  • 透過提供進階設定 (如平分線、垂直線、同心圓)，減少手動計算與工程圖調整。

搭配建構直線使用的指令包括：

指令 描述

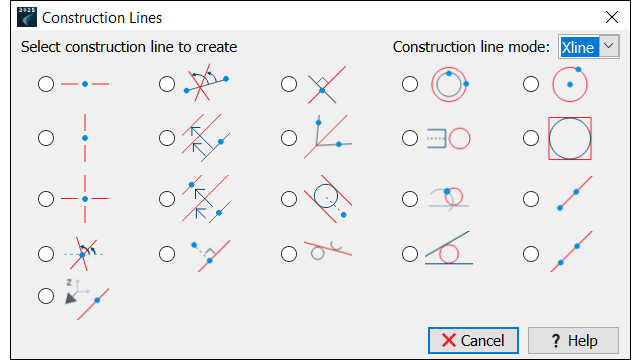

AM_CONSTLINES 讓您選擇建構直線的類型。
AM_CONSTSWI 開啟或關閉射線模式。
AM_CONSTSWI_XLINE 關閉射線模式。

建構直線會在兩個方向無限延伸。
AM_CONSTSWI_RAY 開啟射線模式。

建構直線只會在一個方向無限延伸。
AM_ERASECL 清除所選的建構直線。
AM_ERASEALLCL 清除所有建構直線。
AM_CLINEL 鎖定或解除鎖定建構直線圖層。
AM_CLINEO 凍結或解凍建構直線圖層。
AM_CONSTHOR 產生水平建構直線。
AM_CONSTHW 透過指定與可見線相對的角度，產生通過某一點的建構直線。
AM_CONSTLOT 產生垂直於指定線的建構直線。
AM_CONSTCC 產生與所選圓或圓弧同心的環狀建構直線。
AM_CONST_CIRCLE 產生環狀建構直線。
AM_CONSTVER 產生垂直建構直線。
AM_CONSTPAR 產生與現有線條平行，並與所選線條保持指定距離的建構直線。
AM_CONSTHM 產生平分角度的建構直線。
AM_CONSTCCREA 產生環狀建構直線，用於表示軸或孔的上視圖。
AM_CONSTCIRCLI 產生圍繞圓形的矩形建構直線。
AM_CONSTCRS 產生交叉建構直線。
AM_CONSTPAR2 產生與現有線條平行，並平分所選線與指定點之間距離的建構直線。
AM_CONSTTAN 產生兩條與指定的圓相切的平行建構直線。
AM_CONSTC2 產生使用指定線作為切線的環狀建構直線。
AM_CONSTXRAY 產生從一個點開始向單一方向無限延伸的建構直線。
AM_CONSTHB 透過指定兩個點或一個點與一個角度，來產生建構直線。
AM_CONSTLOT2 產生通過垂直於特定方向之指定點的建構直線。
AM_CONSTTC 產生與兩個指定圓相切的建構直線。
AM_CONSTK 產生與兩條指定線或圓相切的建構直線。
AM_CONSTXLINE 產生通過某一點並在兩個方向無限延伸的建構直線。
AM_CONSTZ 產生沿 Z 方向的建構直線。
