工程圖順序

工程圖順序指令的選項已針對特定圖元類型量身打造。這些選項可讓您更全面地控制註記的可見性，進一步簡化設計流程。

這些選項提供：
  • 改善的清晰度。確保重要的設計元素，例如尺寸與註記，都可在視覺階層中看見。
  • 高效工作流程。可允許細微控制圖層，以有效管理不同元素的可見性，減少花在手動調整上的時間。
  • 強化精度。將特定元素帶回前方，並將其他元素送至後方，以為 CAD 設計提供更高的精度。
選項 說明
將註記帶回前方 將所有註記圖元，包括文字、尺寸與導線，帶回設計的前方。

透過合併前景中的註記，您可以強化重要資訊的溝通、改善設計註記的易讀性、協助更深入地理解測量，並簡化檢閱及呈現流程。

您可以產生更精確、更美觀且更具有影響力的工程圖，同時提升高效的協同作業與溝通。
將剖面線送至後方 將剖面線送至背景，確保基礎圖元不遭到遮蓋。

當剖面線複製排列干擾到設計的清晰度與理解時，此功能很有用，可提供更清晰的工程圖視圖。
將參考送至後方 將參考送至背景，最佳化主要設計元素的可見性。

這可以讓您專注於關鍵零組件，進而改善設計流程中的效率與精確度。

請考慮一位使用者擁有一棟商業建築物的詳細樓層平面圖的情況。專案涉及若干尺寸、註記與圖形元素，使圖層與可見性對清晰度與精度而言至關重要。

使用「帶回前方」與「送至後方」選項，您可以進一步控制圖層。您可以將尺寸、導線、文字與註記帶回前方，同時將 DGN 與 PDF 格式的剖面線、工程圖與影像送至後方。

若要存取 TEXTTOFRONT、HATCHTOBACK 或 REFERENCETOBACK 指令：

執行下列的操作：

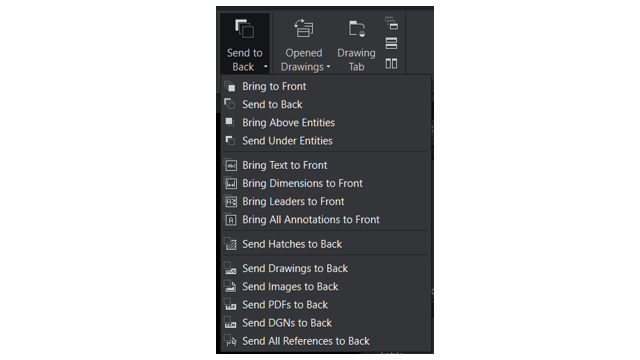

功能區 功能表
檢視 > 順序 > 將文字帶回前方 工具 > 顯示順序 > 將註記帶回前方 > 僅文字
檢視 > 順序 > 將尺寸帶回前方 工具 > 顯示順序 > 將註記帶回前方 > 僅尺寸
檢視 > 順序 > 將導線帶回前方 工具 > 顯示順序 > 將註記帶回前方 > 僅導線
檢視 > 順序 > 將所有註記帶回前方 工具 > 顯示順序 > 將註記帶回前方 > 所有註記圖元
檢視 > 順序 > 將剖面線送至後方 工具 > 顯示順序 > 將剖面線送至後方
檢視 > 順序 > 將工程圖送至後方 工具 > 顯示順序 > 將參考送至後方 > 僅工程圖
檢視 > 順序 > 將影像送至後方 工具 > 顯示順序 > 將參考送至後方 > 僅影像
檢視 > 順序 > 將 PDF 送至後方 工具 > 顯示順序 > 將參考送至後方 > 僅 PDF
檢視 > 順序 > 將 DGN 送至後方 工具 > 顯示順序 > 將參考送至後方 > 僅 DGN
檢視 > 順序 > 將所有參考送至後方 工具 > 顯示順序 > 將參考送至後方 > 所有參考圖元

或

在指令視窗中輸入 TEXTTOFRONT、HATCHTOBACK 或 REFERENCETOBACK。
